Potenciómetro externo

Tutoriales ADL180
En Waisens desarrollamos material exclusivo para que configures e instales tu variador ADL180 con un potenciómetro externo sin complicaciones.

Contamos con manuales en español y Videotutoriales diseñados por nuestros técnicos, con pasos claros y gráficos explicativos.



Videotutorial exprés

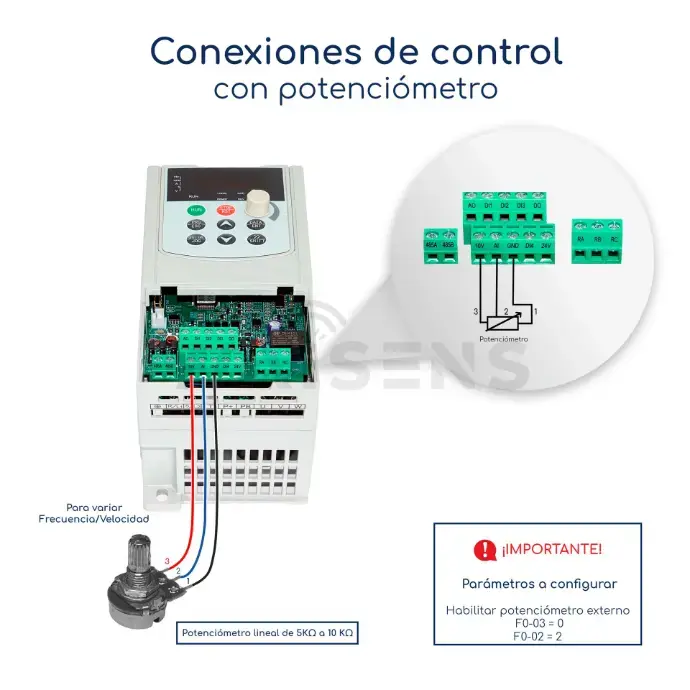

Gráfico de conexiones de control



 Configuración


  1. Presione el botón PRG para acceder al menú de programación.
  2. Utilice las flechas para desplazarse hasta la familia de parámetros F0,
  3. Presione el botón ENT para acceder.
  4. Utilice las flechas para desplazarse hasta el parámetro F0-03,
  5. Presione el botón ENT para acceder.
  6. Utilice las flechas para cambiar el valor a 0,
  7. Presione el botón ENT para guardar el cambio.
  8. Presione dos veces el botón PRG para volver al menú principal.


Conexiones ​



  1. Quite la alimentación del variador para poder trabajar con seguridad.
  2. Conecte el negativo, cable negro, del potenciómetro al borne GND del variador.
  3. Conecte el positivo, cable marrón, del potenciómetro al borne 10V del variador.
  4. Conecte el punto medio, cable azul, del potenciómetro al borne AI del variador​.
  5. Gire la perilla del potenciómetro y podrá ver como varía la frecuencia seteada desde 0Hz hasta la frecuencia máxima de 50HZ.
