Botonera de marcha, parada y contramarcha

Tutoriales GK150

En este artículo encontrás todo lo que necesitás para instalar y configurar tu botonera de marcha, parada y contramarcha en el GK150.

Con manuales detallados, videotutoriales fáciles de seguir y soporte técnico especializado.

Videotutorial exprés

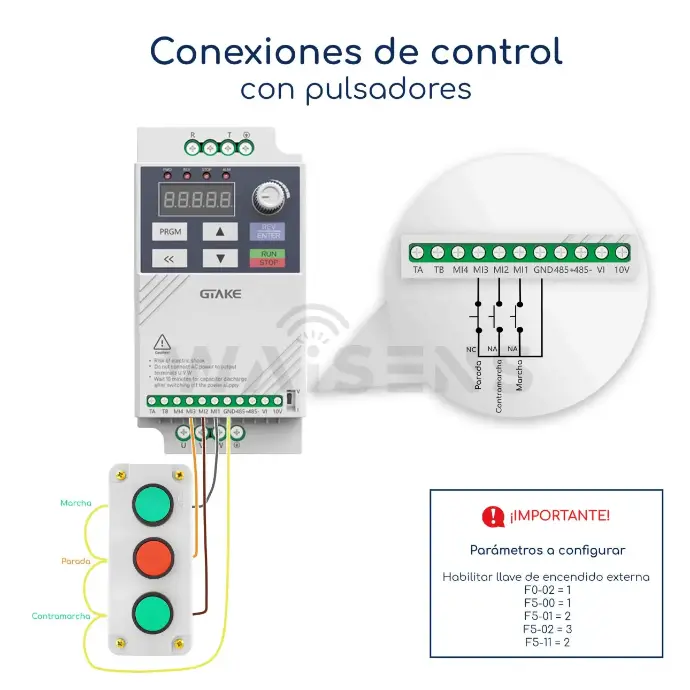

Gráfico de conexiones de control



Configuración


  1. Presione el botón PRGM para acceder al menú de programación.
  2. Utilice las flechas para desplazarse hasta la familia de parámetros F0,
  3. Presione el botón ENTER para acceder.
  4. Utilice las flechas para desplazarse hasta el parámetro F0-2,
  5. Presione el botón ENTER para acceder.
  6. Utilice las flechas para cambiar el valor a 1,
  7. Presione el botón ENTER para guardar el cambio.
  8. Presione el botón PRGM, para  volver a la familia de parámetros.
  9. Utilice las flechas para desplazarse hasta la familia de parámetros F5,
  10. Presione el botón ENTER para acceder.
  11. Utilice las flechas para desplazarse hasta el parámetro F5-00,
  12. Presione el botón ENTER para acceder.
  13. Utilice las flechas para cambiar el valor a 1,
  14. Presione el botón ENTER para guardar el cambio.
  15. Utilice las flechas para desplazarse hasta el parámetro F5-01,
  16. Presione el botón ENTER para acceder.
  17. Utilice las flechas para cambiar el valor a 2,
  18. Presione el botón ENTER para guardar el cambio.
  19. Utilice las flechas para desplazarse hasta el parámetro F5-02,
  20. Presione el botón ENTER para acceder.
  21. Utilice las flechas para cambiar el valor a 3,
  22. Presione el botón ENTER para guardar el cambio.
  23. Utilice las flechas para desplazarse hasta el parámetro F5-11,
  24. Presione el botón ENTER para acceder.
  25. Utilice las flechas para cambiar el valor a 2,
  26. Presione el botón ENTER para guardar el cambio.
  27. Presione dos veces el botón PRGM, para volver al menú principal.


Conexiones ​



  1. Quite la alimentación del variador para poder trabajar con seguridad.
  2. Conecte el cable gris del pulsador de marcha en el borne MI1 del variador.
  3. Conecte el cable cable verde del pulsador de contra marcha en el borne MI2 del variador.
  4. Conecte el cable cable naranja del pulsador de parada en el borne MI3 del variador.
  5. Conecte el cable amarillo, común de los pulsadores en el borne GND del variador.
  6. Ya puede alimentar el Variador nuevamente y comprobar el encendido y apagado del motor desde la botonera.
