En este post te mostramos cómo configurar la salida de relé en marcha en el GK150, para activar otros equipos junto con tu motor.
Con manuales claros, videotutoriales prácticos y soporte técnico especializado, lo resolvés fácil y con total seguridad.
Videotutorial exprés

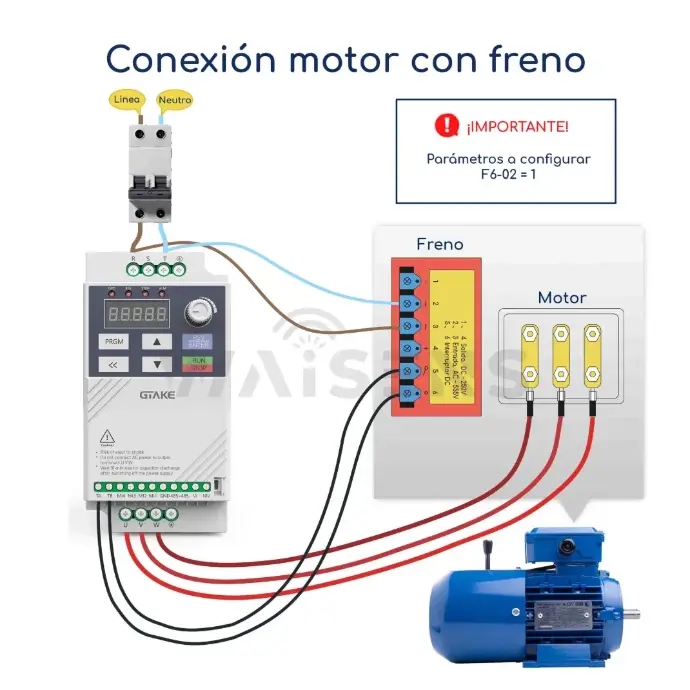

Gráficos de conexiones de control
Configuración
- Presione el botón PRGM para acceder al menú de programación.
- Utilice las flechas para desplazarse hasta la familia de parámetros F6,
- Presione el botón ENTER para acceder.
- Utilice las flechas para desplazarse hasta el parámetro F6-2.
- Presione el botón ENTER para acceder.
- Utilice las flechas para cambiar el valor a 1,
- Presione el botón ENTER para guardar el cambio.
- Presione dos veces el botón PRGM para volver al menú principal.

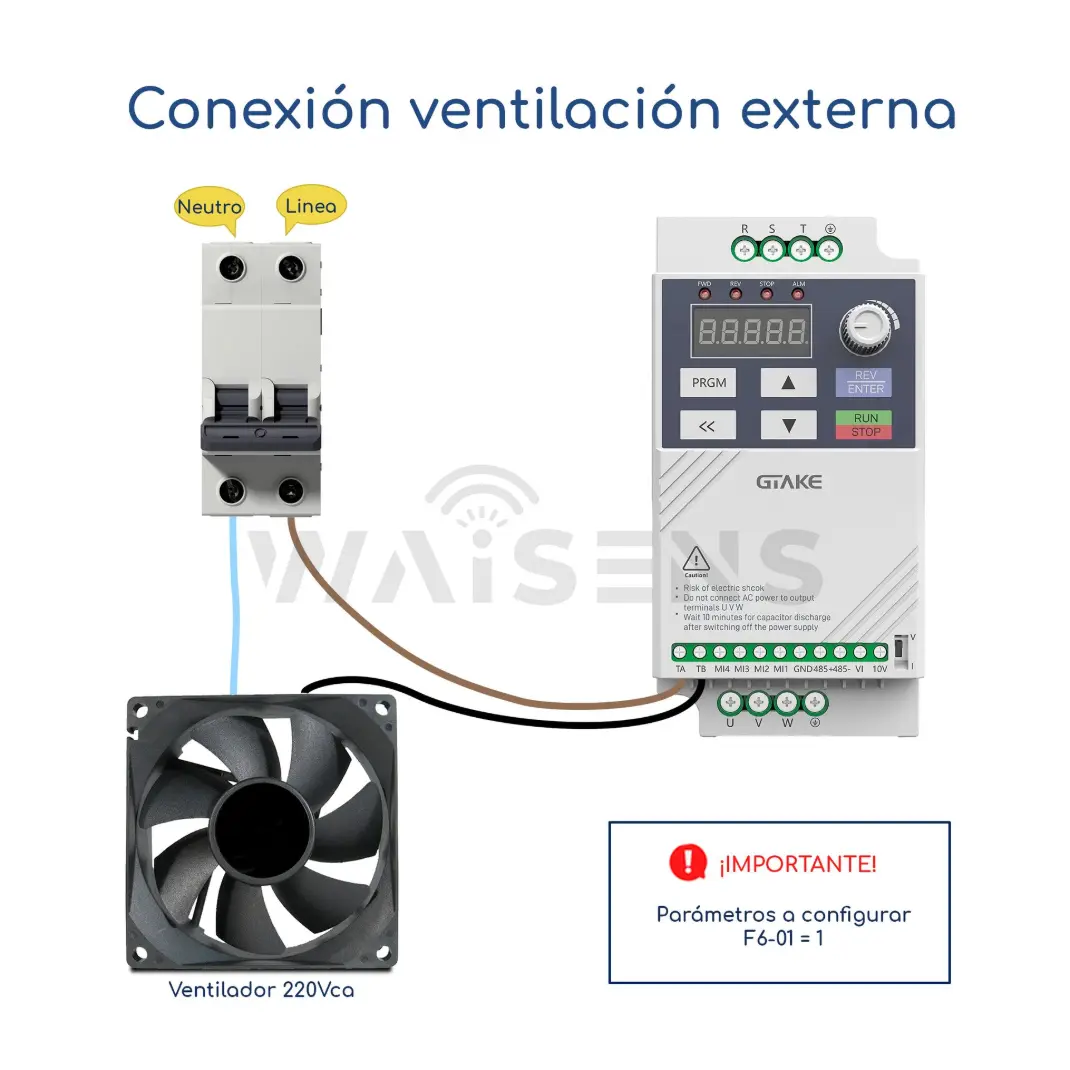

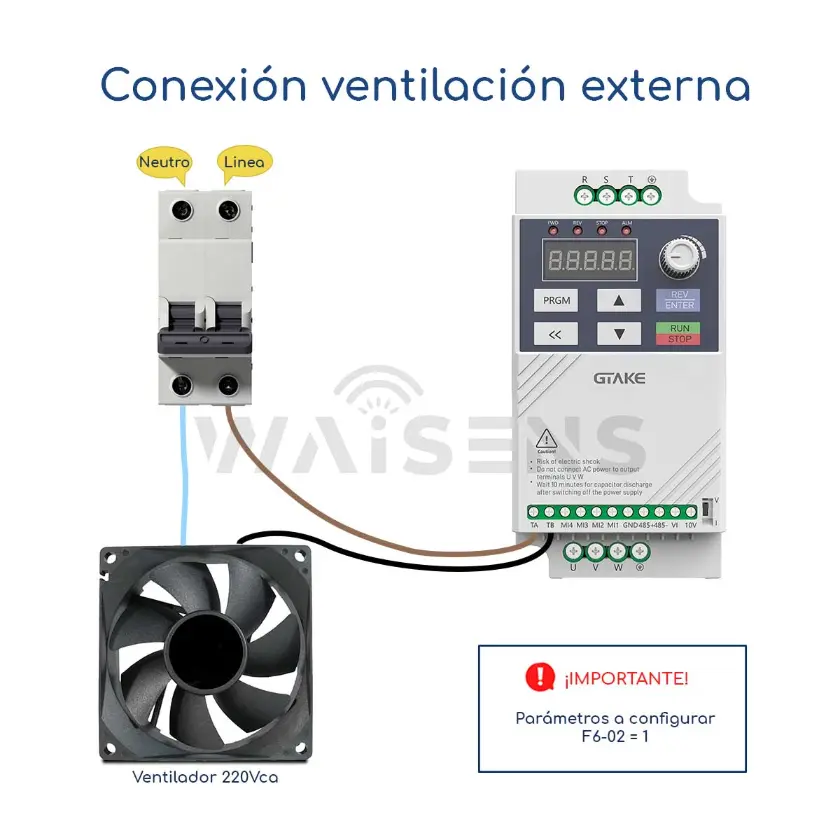

Conexiones
- Quite la alimentación del variador para poder trabajar con seguridad.
- Conecte el cable correspondiente a linea en el borne TA del variador.
- Conecte el cable correspondiente a al neutro en la carga (ventilador, freno motor, etc.)
- Conecte el otro cable de la carga en el borne TB (ventilador, freno motor, etc.)
