Selectora de marcha, parada y contramarcha

Tutoriales GK150

Aquí encontrarás todo el soporte para instalar y configurar tu selectora de marcha, parada y contramarcha en el GK150.

Con manuales claros, videotutoriales prácticos y asistencia técnica real, vas a poder hacerlo paso a paso sin complicaciones.

.

Videotutorial exprés




 Configuración


  1. Presione el botón PRGM para acceder al menú de programación.
  2. Utilice las flechas para desplazarse hasta la familia de parámetros F0,
  3. Presione el botón ENTER para acceder.
  4. Utilice las flechas para desplazarse hasta el parámetro F0-02,
  5. Presione el botón ENTER para acceder.
  6. Utilice las flechas para cambiar el valor a 1,
  7. Presione el botón ENTER para guardar el cambio.
  8. Utilice las flechas para desplazarse hasta el parámetro F0-03,
  9. Presione el botón ENTER para acceder.
  10. Utilice las flechas para cambiar el valor a 2,
  11. Presione el botón ENTER para guardar el cambio.
  12. Presione dos veces el botón PRGM, para volver al menú principal.


Configuración

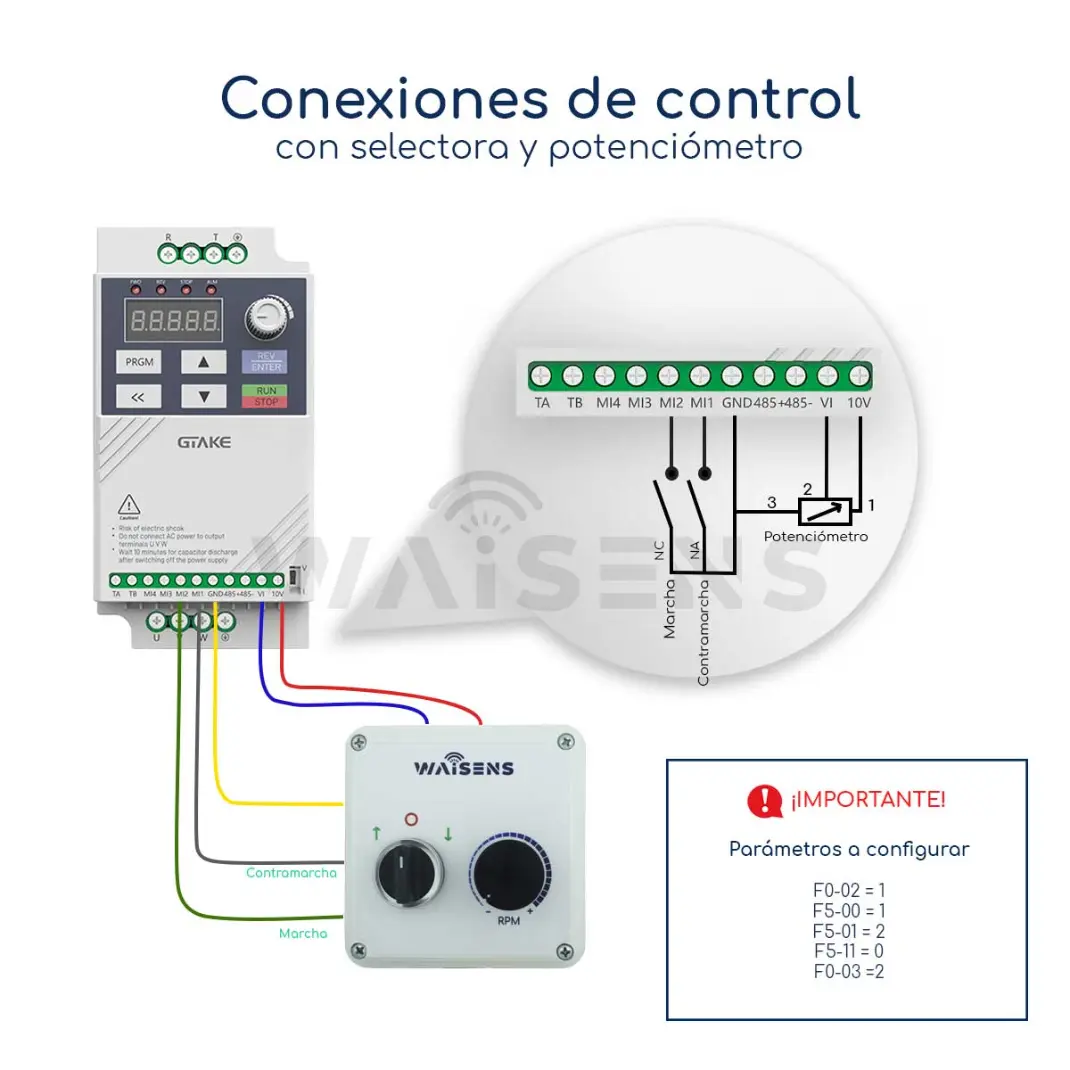

  1. Quite la alimentación del variador, para poder trabajar con seguridad.
  2. Conecte el cable gris del contacto de marcha de la llave selectora en el borne MI1 del variador.
  3. Conecte el cable verde del contacto de contra marcha de la llave selectora en el borne MI2 del variador.
  4. Conecte el cable amarillo, común de las selectora en el borne  GND
  5. Conecte el cable negro, negativo del potenciómetro en el borne  GND.
  6. Conecte el cable rojo, positivo del potenciómetro en el borne  10V ​del variador.
  7. Conecte el cable celeste, centro del potenciómetro en el borne  V1  del variador.
  8. Ya puede alimentar el variador nuevamente y comprobar el encendido y apagado del motor desde la llave selectora.
  9. Gire la perilla del potenciómetro y podrá ver como varía la frecuencia seteada desde 0Hz hasta la frecuencia máxima de 50HZ.
