Selectora de marcha, parada y contramarcha con parada de emergencia y potenciómetro

Tutoriales GK150
Te facilitamos todo el material necesario para que puedas configurar la Selectora de Marcha, parada, contramarcha con parada de emergencia y potenciómetro vos mismo y sin complicaciones.


Videotutorial exprés






Configuración


  1. Presione el botón PRGM para acceder al menú de programación.
  2. Utilice las flechas para desplazarse hasta la familia de parámetros F0.
  3. Presione el botón ENTER para acceder.
  4. Utilice las flechas para desplazarse hasta el parámetro F0-2.
  5. Presione el botón ENTER para acceder.
  6. Utilice las flechas para cambiar el valor a 1.
  7. Presione el botón ENTER para guardar el cambio.
  8. Utilice las flechas para desplazarse hasta el parámetro F0-03.
  9. Presione el botón ENTER para acceder.
  10. Utilice las flechas para cambiar el valor a 2.
  11. Presione el botón ENTER para guardar el cambio.
  12. Presione el botón PRGM para volver al menú de familias de parámetros.
  13. Utilice las flechas para desplazarse hasta la familia de parámetros F5.
  14. Presione el botón ENTER para acceder.
  15. Utilice las flechas para desplazarse hasta el parámetro F5-03.
  16. Presione el botón ENTER para acceder.
  17. Utilice las flechas para cambiar el valor a 47.
  18. Presione el botón ENTER para guardar el cambio.
  19. Utilice las flechas para desplazarse hasta el parámetro F5-60.
  20. Presione el botón ENTER para acceder.
  21. Presione el botón para desplazarse hasta el segundo dígito de la izquierda.
  22. Utilice las flechas para cambiar el valor a 1.
  23. Presione el botón ENTER para guardar el cambio.
  24. Presione dos veces el botón PRGM, para volver al menú principal.

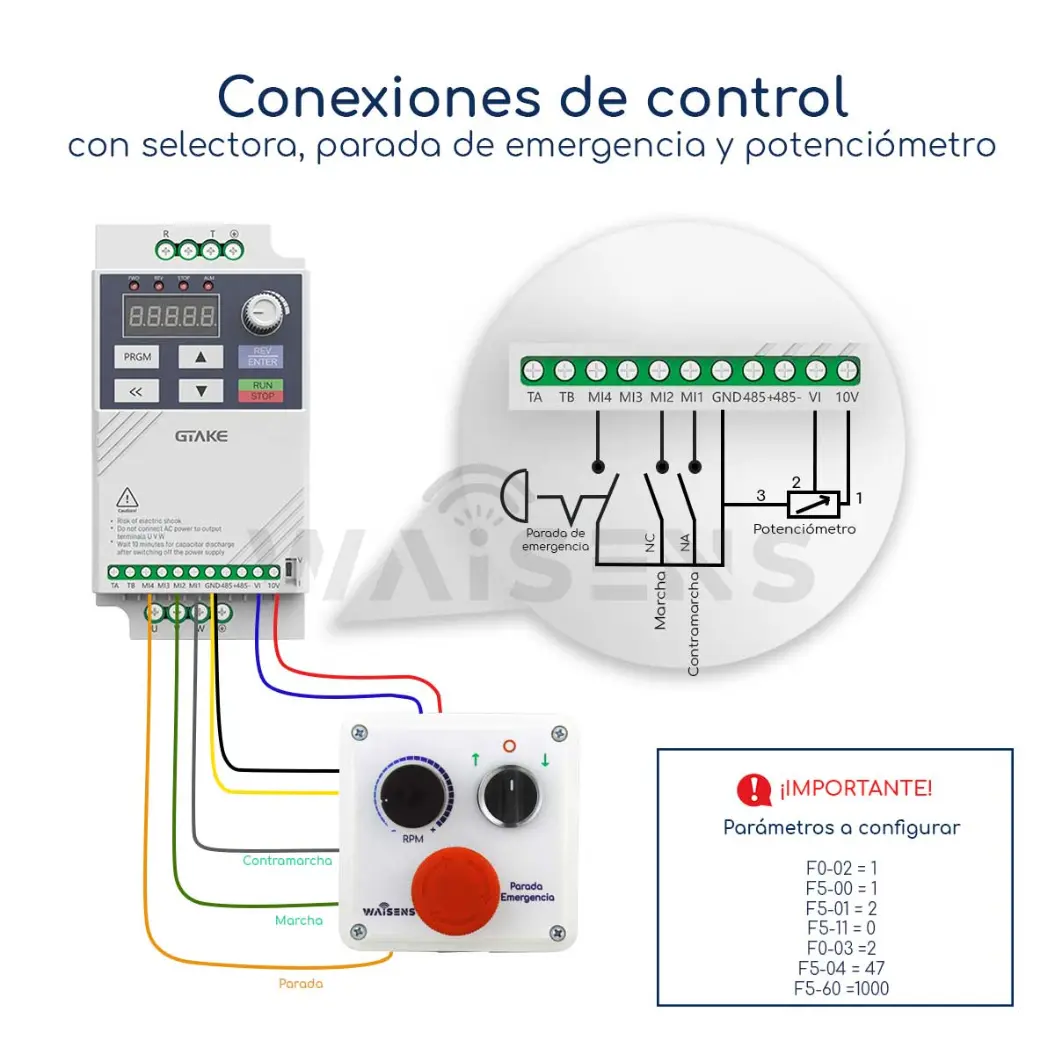

Conexiones



  1. Quite la alimentación del variador para poder trabajar con seguridad.
  2. Conecte el cable gris del contacto de marcha de la llave selectora en el borne MI1 del variador.
  3. Conecte el cable verde del contacto de contra marcha de la llave selectora en el borne MI2 del variador.
  4. Conecte el cable naranja del pulsador de parada de emergencia en el borne MI4 del variador.
  5. Conecte el cable amarillo, común de la selectora en el borne GND del variador.
  6. Conecte el cable negro, negativo del potenciómetro en el borne GND del variador.
  7. Conecte el cable rojo, positivo del potenciómetro en el borne 10V del variador.
  8. Conecte el cable celeste, centro del potenciómetro en el borne VI del variador.
  9. Ya puede alimentar el Variador nuevamente y comprobar el encendido y apagado del motor desde el comando externo.
  10. Gire la perilla del potenciómetro y podrá ver como varía la frecuencia seteada desde 0Hz hasta la frecuencia máxima de 50HZ.
