Botonera de marcha, parada y contramarcha

Tutoriales GK610

En este artículo encontrás todo lo que necesitás para instalar y configurar tu botonera de marcha, parada y contramarcha en el GK610.

Con manuales detallados, videotutoriales fáciles de seguir y soporte técnico especializado.




 Configuración


Parámetro

Valor

b1-00

1

C0-01

1

C0-02

2

C0-03

5

C0-19

2


  1. Presione el botón SET para acceder al menú de programación.
  2. Utilice las flechas para desplazarse hasta la familia de parámetros b1,
  3. Presione el botón SET para acceder.
  4. Utilice las flechas para desplazarse hasta el parámetro b1-00,
  5. Presione el botón SET para acceder.
  6. Utilice las flechas para cambiar el valor a 1,
  7. Presione el botón SET para guardar el cambio.
  8. Utilice las flechas para desplazarse hasta el parámetro C0-01,
  9. Presione el botón SET para acceder.
  10. Utilice las flechas para cambiar el valor a 1,
  11. Presione el botón SET para guardar el cambio.
  12. Utilice las flechas para desplazarse hasta la familia de parámetros C0-02 ,
  13. Presione el botón SET para acceder.
  14. Utilice las flechas para cambiar el valor a 2,
  15. Presione el botón SET para guardar el cambio.
  16. Utilice las flechas para desplazarse hasta el parámetro  C0-03,
  17. Presione el botón SET para acceder.
  18. Utilice las flechas para cambiar el valor a 5,
  19. Presione el botón SET para guardar el cambio.
  20. Utilice las flechas para desplazarse hasta el parámetro C0-19,
  21. Presione el botón SET para acceder.
  22. Utilice las flechas para cambiar el valor a 2,
  23. Presione el botón SET para guardar el cambio.
  24. Mantenga presionado el botón  SHIFT (>>) para volver al menú principal.


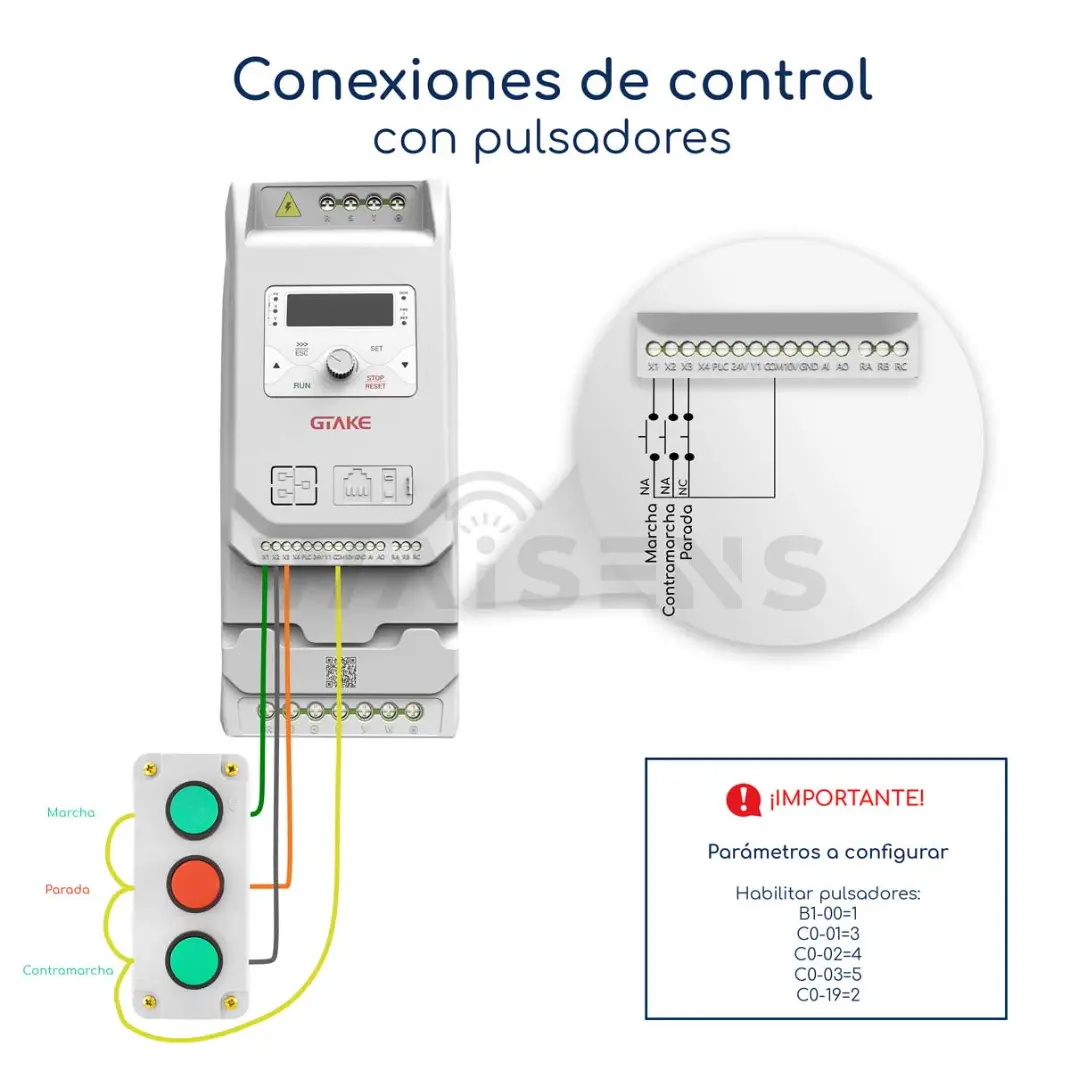

Conexiones ​



  1. Quite la alimentación del variador para poder trabajar con seguridad.
  2. Conecte el cable gris del pulsador de marcha en el borne X1 del variador.
  3. Conecte el cable cable verde del pulsador de contra marcha en el borne X2 del variador.
  4. Conecte el cable cable naranja del pulsador de parada en el borne X3 del variador.
  5. Conecte el cable amarillo, común de los pulsadores en el borne COM del variador.
  6. Ya puede alimentar el Variador nuevamente y comprobar el encendido y apagado del motor desde la botonera.
