Botonera marcha, parada, contramarcha y potenciómetro

Tutorial GK610
Todos los manuales, videotutoriales y soporte técnico para que conectes tu Botonera marcha, parada y contramarcha al GK610 sin vueltas.
Instalá, configurá y controlá tu motor de forma segura y confiable.





 Configuración


Parámetro

Valor

b1-00

1

b0-01

2

C0-01

1

C0-02

2

C0-03

5

C0-19

2


  1. Presione el botón SET para acceder al menú de programación.
  2. Utilice las flechas para desplazarse hasta la familia de parámetros b1,
  3. Presione el botón SET para acceder.
  4. Utilice las flechas para desplazarse hasta el parámetro b1-00,
  5. Presione el botón SET para acceder.
  6. Utilice las flechas para cambiar el valor a 1,
  7. Presione el botón SET para guardar el cambios.
  8. Utilice las flechas para desplazarse hasta el parámetro b0-01,
  9. Presione el botón SET para acceder.
  10. Utilice las flechas para cambiar el valor a 2.
  11. Presione el botón SET para guardar el cambios.
  12. Utilice las flechas para desplazarse hasta el parámetro C0-01,
  13. Presione el botón SET para acceder.
  14. Utilice las flechas para cambiar el valor a 1,
  15. Presione el botón SET para guardar el cambio.
  16. Utilice las flechas para desplazarse hasta la familia de parámetros C0-02,
  17. Presione el botón SET para acceder.
  18. Utilice las flechas para cambiar el valor a 2,
  19. Presione el botón SET para guardar el cambio.
  20. Utilice las flechas para desplazarse hasta el parámetro C0-03 ,
  21. Presione el botón SET para acceder.
  22. Utilice las flechas para cambiar el valor a 5,
  23. Presione el botón SET para guardar el cambio.
  24. Utilice las flechas SET desplazarse hasta el parámetro C0-19
  25. Presione el botón SET para acceder.
  26. Utilice las flechas para cambiar el valor a 2,
  27. Presione el botón SET para guardar el cambio.
  28. Mantenga presionado el botón  SHIFT (>>), para volver al menú principal.

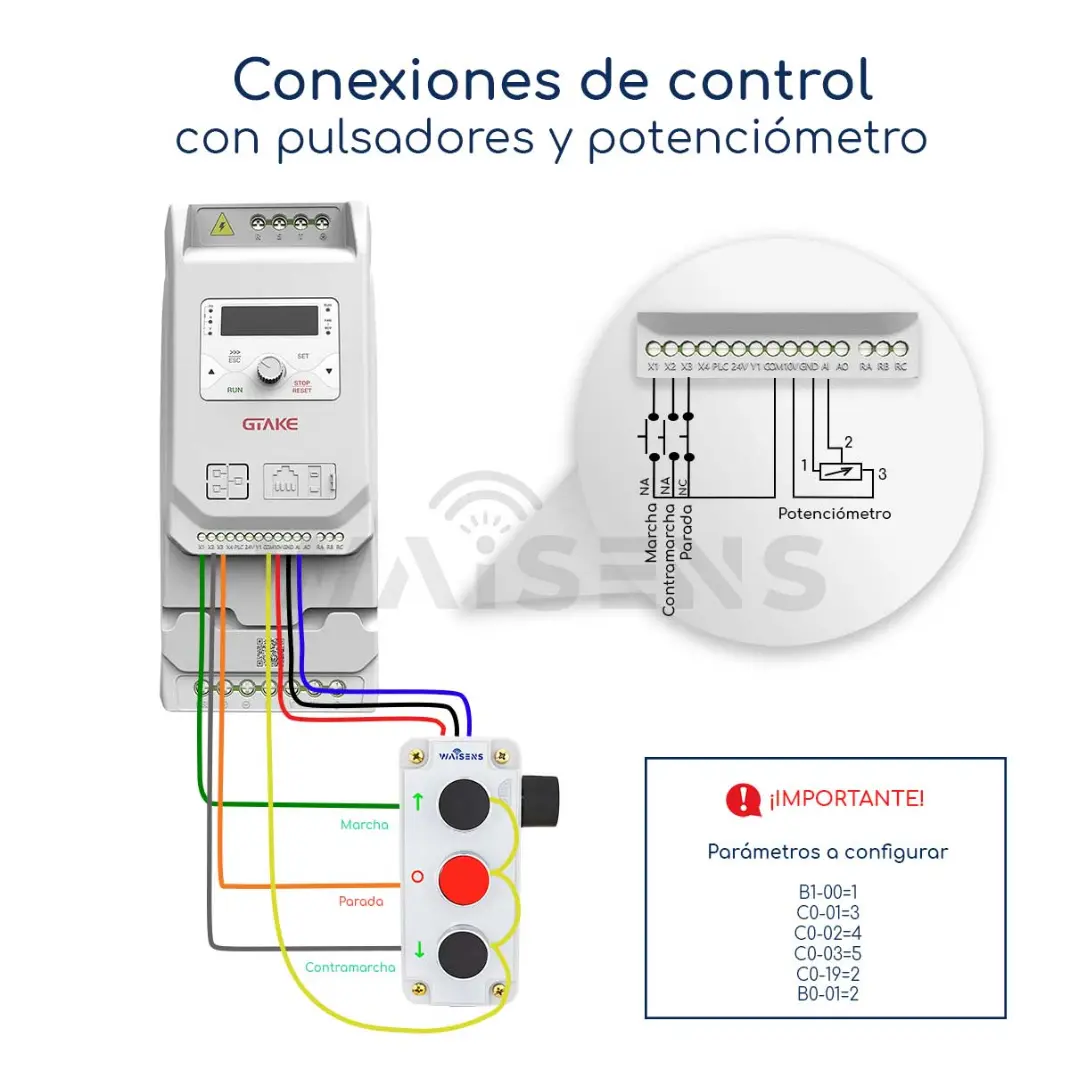

Conexiones ​



  1. Quite la alimentación del variador para poder trabajar con seguridad.
  2. Conecte el cable gris del pulsador de marcha en el borne X1 del variador.
  3. Conecte el cable verde del pulsador de contra marcha en el borne X2 del variador.​
  4. Conecte el cable naranja del pulsador de parada en el borne X3 del variador.
  5. Conecte el cable amarillo, común de los pulsadores en el borne COM..
  6. Conecte el cable negro, negativo del potenciómetro en el borne GND.
  7. Conecte el cable rojo, positivo del potenciómetro en el borne 10V del variador.
  8. Conecte el cable celeste, centro del potenciómetro en el borne AI1 del variador.
  9. Ya puede alimentar el variador nuevamente y comprobar el encendido y apagado del motor y la regulación de velocidad desde la botonera.
  10.  Gire la perilla del potenciómetro y podrá ver como varía la frecuencia seteada desde 0Hz hasta la frecuencia máxima de 50HZ.
