Te facilitamos todo el material necesario para que puedas configurar la Marcha y Contramarcha desde comandos externos como llaves selectoras, finales de carreras, sensores, pulsadores, contactores o cualquier contacto seco.
Configuración
| Parámetros | Valor |
b1-00 | 1 |
c0-01 | 3 |
c0-02 | 4 |
c0-03 | 5 |
c0-19 | 0 |
- Presione el botón SET para acceder al menú de programación.
- Utilice las flechas para desplazarse hasta la familia de parámetros b1,
- Presione el botón SET para acceder.
- Utilice las flechas para desplazarse hasta el parámetro b1.00.
- Presione el botón SET para acceder.
- Utilice las flechas para cambiar el valor a 1,
- Presione el botón SET para guardar el cambio.
- Utilice las flechas para desplazarse hasta el parámetro C0.01,
- Presione el botón SET para acceder.
- Utilice las flechas para cambiar el valor a 1,
- Presione el botón SET para guardar el cambio.
- Utilice las flechas para desplazarse hasta el parámetro C0.02,
- Presione el botón SET para acceder.
- Utilice las flechas para cambiar el valor a 2,
- Presione el botón SET para guardar el cambio.
- Utilice las flechas para desplazarse hasta el parámetro C0.19,
- Presione el botón SET para acceder.
- Utilice las flechas para cambiar el valor a 0,
- Presione el botón SET para guardar el cambio.
- Mantenga presionado el botón SHIFT (>>), para volver al menú principal.

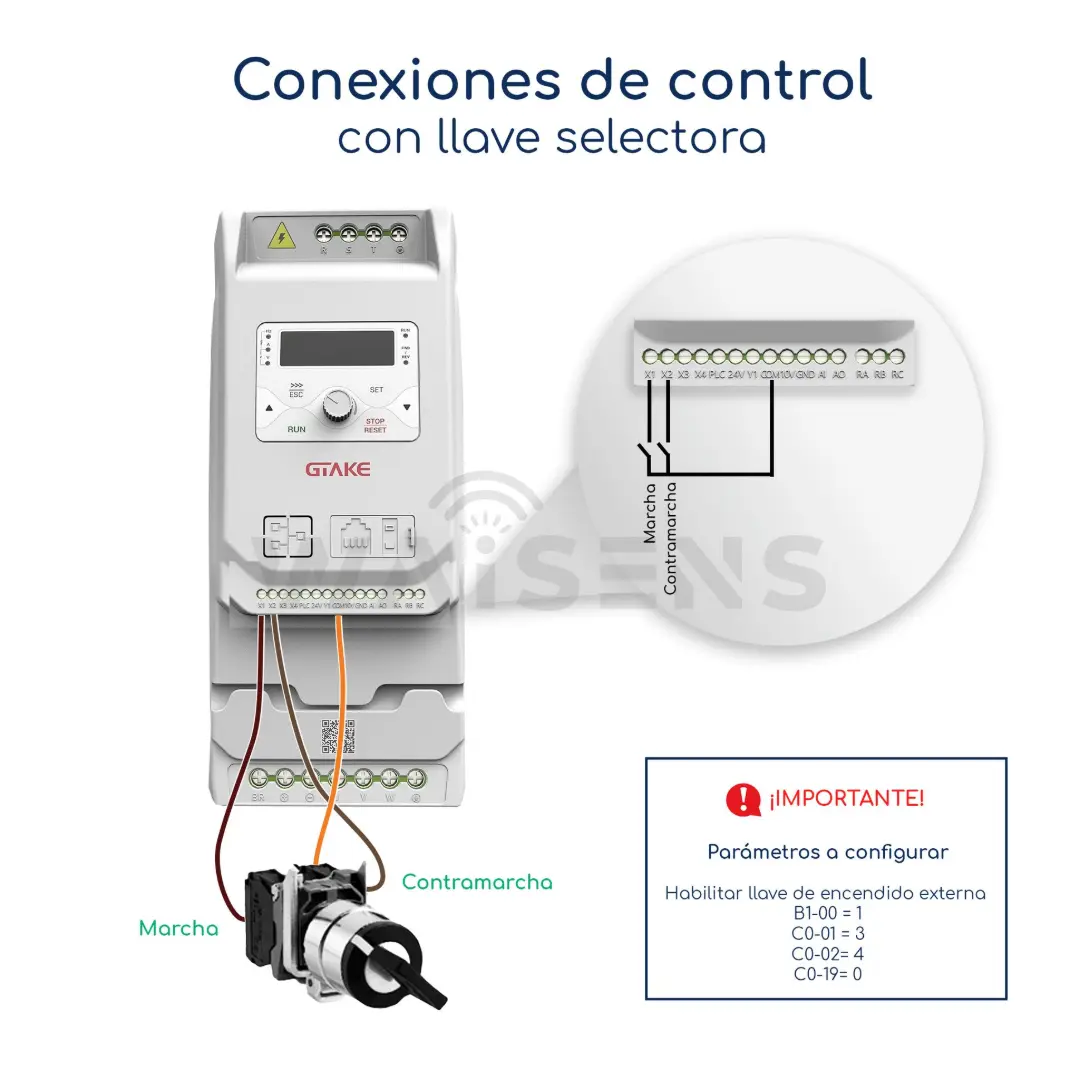

Conexiones
- Quite la alimentación del variador para poder trabajar con seguridad.
- Conecte el cable verde correspondiente a la marcha en el borne X1 del variador.
- Conecte el cable gris correspondiente a la contra marcha en el borne X2 del variador.
- Conecte el cable amarillo común de la selectora en el borne COM del variador.
- Ya puede alimentar el Variador nuevamente y comprobar el encendido y apagado del motor desde el comando externo.
