Parada de emergencia

Tutoriales GK610

Te mostramos cómo instalar y configurar la parada de emergencia en el GK610 de manera rápida y segura.

Con manuales claros, videotutoriales prácticos y asistencia técnica real, tenés el respaldo necesario para proteger tu equipo y tu operación.



 Configuración




Parámetro

Valor

C0.04

8

C0.14

1000

b2.09

1

  1. Presione el botón SET para acceder al menú de programación.
  2. Utilice la tecla  SHIFT (>>  Para desplazarse hasta la letra, utilice las flechas para desplazarse hasta la familia de parámetros C0,
  3. Presione el botón SET para acceder.
  4. Utilice las flechas para desplazarse hasta el parámetro C0.04,
  5. Presione el botón SET para acceder.
  6. Utilice las flechas para cambiar el valor a 8,
  7. Presione el botón SET para guardar el cambio.
  8. En caso de utilizar contacto NA no hacer este paso.
  9. Utilice las flechas para desplazarse hasta el parámetro C0.14,
  10. Presione el botón SET para acceder.
  11. Presione el botón SHIFT (>>)  para desplazarse hasta el primer dígito.
  12. Utilice las flechas para cambiar el valor a 1,
  13. Presione el botón SET para guardar el cambio.
  14. Utilice la tecla  SHIFT (>>  Para desplazarse hasta la letra, utilice las flechas para desplazarse hasta la familia de parámetros b2
  15. Presione el botón SET para acceder.
  16. Utilice las flechas para desplazarse hasta el parámetro b2.09
  17. Presione el botón SET para acceder.
  18. Utilice las flechas para cambiar el valor a 1,
  19. Mantenga presionado el botón  SHIFT (>>), para volver al menú principal.

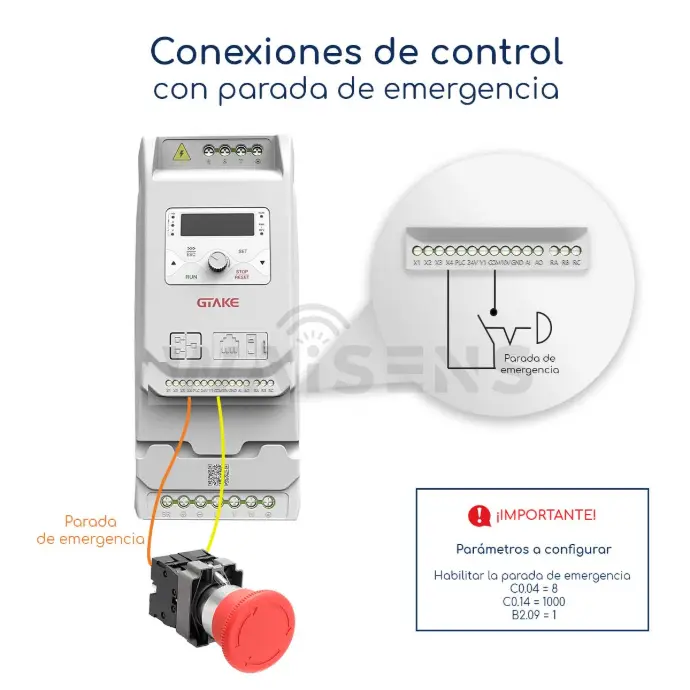

Conexiones

  1. Quite la alimentación del variador, para poder trabajar con seguridad.
  2. Conecte uno de los cables del pulsador NC en el borne X4  del variador.
  3. Conecte el otro de los cables del pulsador NC en el borne  COM del variador.
  4. Ya puede alimentar el variador nuevamente y comprobar la parada de emergencia.
