Potenciómetro externo

Tutoriales GK610
En Waisens desarrollamos material exclusivo para que configures e instales tu variador GK610 con un potenciómetro externo sin complicaciones.

Contamos con manuales en español y Videotutoriales diseñados por nuestros técnicos, con pasos claros y gráficos explicativos.





 Configuración


  1. Presione el botón ENT para acceder al menú de programación.
  2. Utilice las flechas para desplazarse hasta la familia de parámetros b0,
  3. Presione el botón ENT para acceder.
  4. Utilice las flechas para desplazarse hasta el parámetro b0.01,
  5. Presione el botón ENT para acceder.
  6. Utilice las flechas para cambiar el valor a 2,
  7. Presione el botón ENT para  restablecer los parámetros.
  8. Presione dos veces el botón ENT para volver al menú principal.

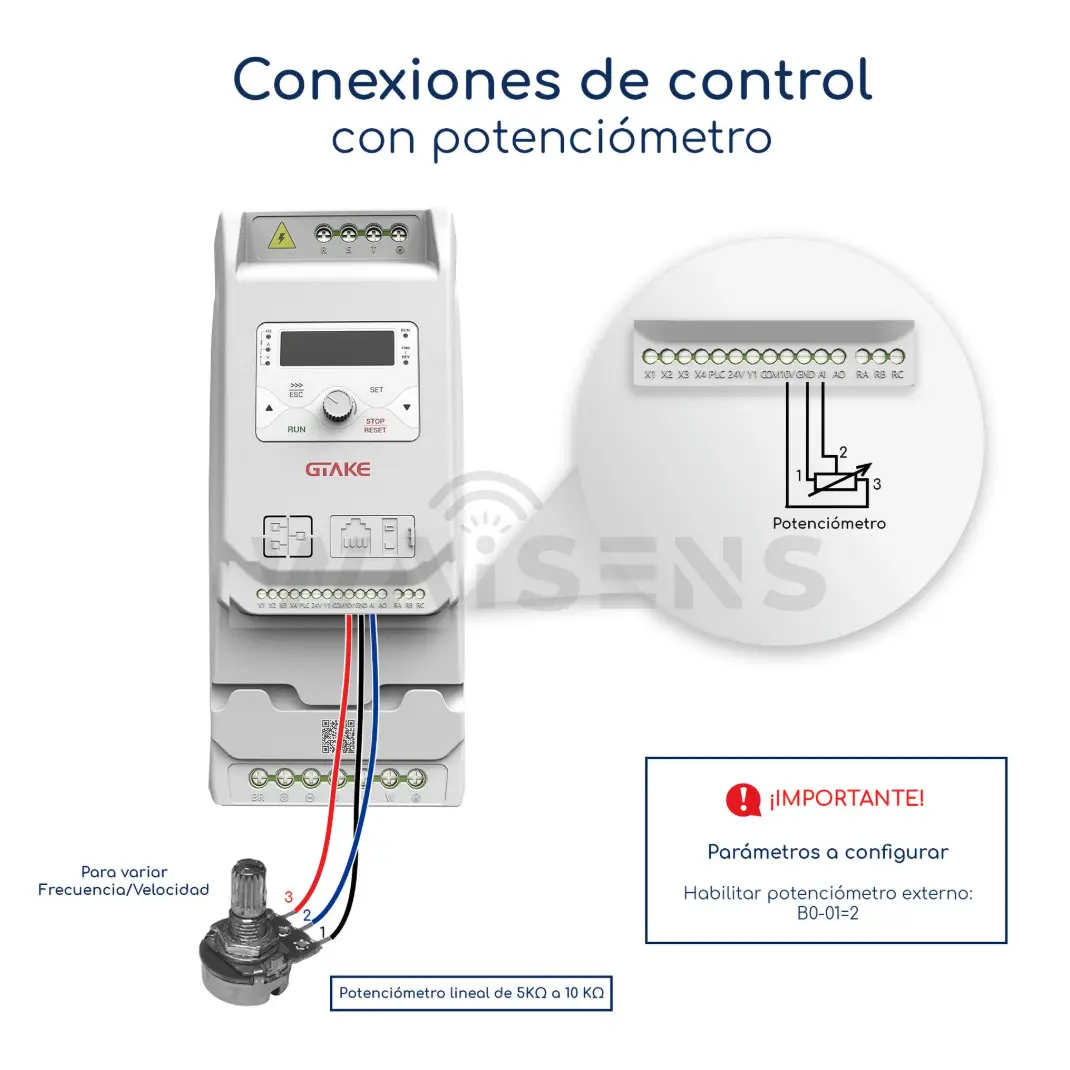

Conexiones ​



  1. Quite la alimentación del variador para poder trabajar con seguridad.
  2. Conecte el negativo, cable negro, del potenciómetro al borne COM del variador.
  3. Conecte el positivo, cable marrón, del potenciómetro al borne 10V del variador.
  4. Conecte el punto medio, cable azul, del potenciómetro al borne AI1 del variador​.
  5. Gire la perilla del potenciómetro y podrá ver como varía la frecuencia seteada desde 0Hz hasta la frecuencia máxima de 50HZ.
