Selectora de marcha, parada y contramarcha

Tutoriales GK610

Aquí encontrarás todo el soporte para instalar y configurar tu selectora de marcha, parada y contramarcha en el GK610.

Con manuales claros, videotutoriales prácticos y asistencia técnica real, vas a poder hacerlo paso a paso sin complicaciones.

.




 Configuración


Parámetro

Valor

b1-001

b0-01

2

C0-01

1

C0-02

2

C0-03

5

C0-19

0

  1. Presione el botón SET para acceder al menú de programación.
  2. Utilice las flechas para desplazarse hasta la familia de parámetros b1,
  3. Presione el botón SET para acceder.
  4. Utilice las flechas para desplazarse hasta el parámetro b1-00,
  5. Presione el botón SET para acceder.
  6. Utilice las flechas para cambiar el valor a 1,
  7. Presione el botón SET para guardar el cambio.
  8. Utilice las flechas para desplazarse hasta el parámetro b0-01,
  9. Presione el botón SET para acceder.
  10. Utilice las flechas para cambiar el valor a 2,
  11. Presione el botón SET para guardar el cambio.
  12. Utilice las flechas para desplazarse hasta el parámetro C0-01,
  13. Presione el botón SET para acceder.
  14. Utilice las flechas para cambiar el valor a 3,
  15. Presione el botón SET para guardar el cambio.
  16. Utilice las flechas para desplazarse hasta el parámetro C0-02,
  17. Presione el botón SET para acceder.
  18. Utilice las flechas para cambiar el valor a 4,
  19. Presione el botón SET para guardar el cambio.
  20. Utilice las flechas para desplazarse hasta el parámetro C0-03,
  21. Presione el botón SET para acceder.
  22. Utilice las flechas para cambiar el valor a 5,
  23. Presione el botón SET para guardar el cambio.
  24. Utilice las flechas para desplazarse hasta el parámetro C0-19,
  25. Presione el botón SET para acceder.
  26. Utilice las flechas para cambiar el valor a 0,
  27. Presione el botón SET para guardar el cambio.
  28. Mantenga presionado el botón  SHIFT (>>), para volver al menú principal.


Configuración

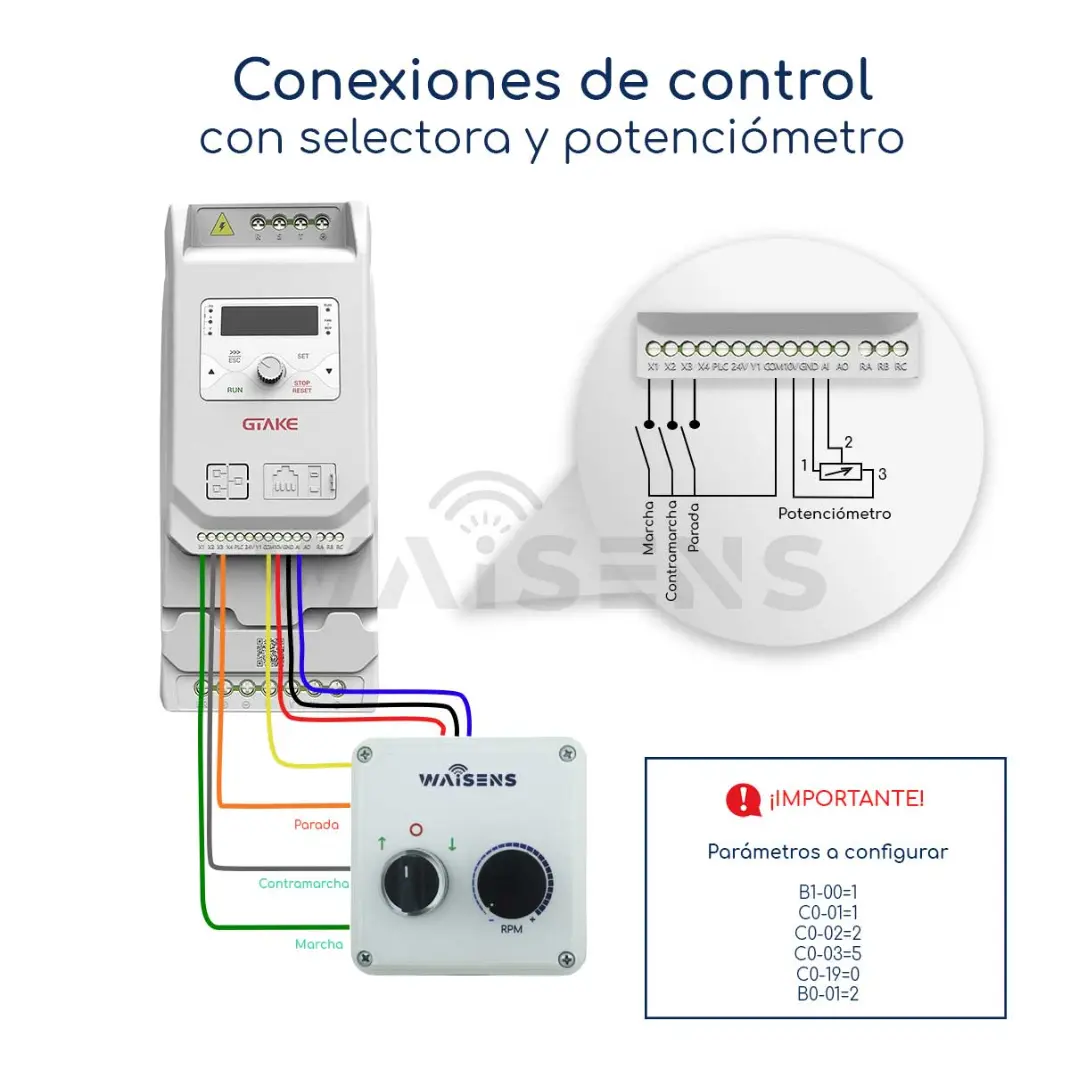

  1. Quite la alimentación del variador, para poder trabajar con seguridad.
  2. Conecte el cable gris del contacto de marcha de la llave selectora en el borne X1 del variador.
  3. Conecte el cable verde del contacto de contra marcha de la llave selectora en el borne X2 del variador.
  4. Conecte el cable naranja del contacto de parada de la llave selectora en el borne X3 del variador
  5. Conecte el cable amarillo, común de las selectora en el borne  COM​
  6. Conecte el cable negro, negativo del potenciómetro en el borne  GND.
  7. Conecte el cable rojo, positivo del potenciómetro en el borne  10V ​del variador.
  8. Conecte el cable celeste, centro del potenciómetro en el borne  AI1  del variador.
  9. Ya puede alimentar el variador nuevamente y comprobar el encendido y apagado del motor desde la llave selectora.
  10. Gire la perilla del potenciómetro y podrá ver como varía la frecuencia seteada desde 0Hz hasta la frecuencia máxima de 50HZ.
