Botonera marcha, parada, contramarcha y potenciómetro

Tutorial PI150
Todos los manuales, videotutoriales y soporte técnico para que conectes tu Botonera marcha, parada y contramarcha al PI150 sin vueltas.
Instalá, configurá y controlá tu motor de forma segura y confiable.

Videotutorial exprés

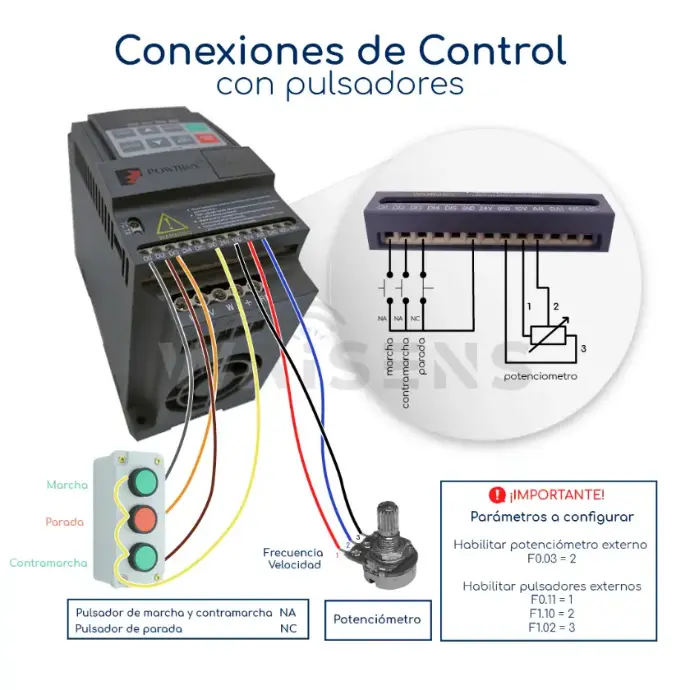

Gráfico de conexiones de control



Configuración


  1. Presione el botón PRG para acceder al menú de programación.
  2. Utilice las flechas para desplazarse hasta la familia de parámetros F0,
  3. Presione el botón ENTER para acceder.
  4. Utilice las flechas para desplazarse hasta el parámetro F0.11,
  5. Presione el botón ENTER para acceder.
  6. Utilice las flechas para cambiar el valor a 1,
  7. Presione el botón ENTER para guardar el cambio.
  8. Presione dos veces el botón PRGM, para volver al menú principal.


Conexiones ​



  1. Quite la alimentación del variador para poder trabajar con seguridad.
  2. Conecte el cable gris del pulsador de marcha en el borne DI1 del variador.
  3. Conecte el cable verde del pulsador de contra marcha en el borne DI2 del variador.​
  4. Conecte el cable naranja del pulsador de parada en el borne DI3 del variador.
  5. Conecte el cable amarillo, común de los pulsadores en el borne GND de la izquierda del variador.
  6. Conecte el cable negro, negativo del potenciómetro en el borne  GND de la derecha del variador..
  7. Conecte el cable rojo, positivo del potenciómetro en el borne 10V del variador.
  8. Conecte el cable celeste, centro del potenciómetro en el borne AI1 del variador.
  9. Ya puede alimentar el variador nuevamente y comprobar el encendido y apagado del motor y la regulación de velocidad desde la botonera.
  10.  Gire la perilla del potenciómetro y podrá ver como varía la frecuencia seteada desde 0Hz hasta la frecuencia máxima de 50HZ.
