Marcha y Contramarcha

Tutoriales PI150
Te facilitamos todo el material necesario para que puedas configurar la Marcha y Contramarcha  desde comandos externos como llaves selectoras, finales de carreras, sensores, pulsadores, contactores o cualquier contacto seco.

Videotutorial exprés




Configuración


  1. Presione el botón PRG para acceder al menú de programación.
  2. Utilice las flechas para desplazarse hasta la familia de parámetros F0,
  3. Presione el botón ENTER para acceder.
  4. Utilice las flechas para desplazarse hasta el parámetro F0.11.
  5. Presione el botón ENTER para acceder.
  6. Utilice las flechas para cambiar el valor a 1,
  7. Presione el botón ENTER para guardar el cambio.
  8. Presione dos veces el botón PRG, para volver al menú principal.

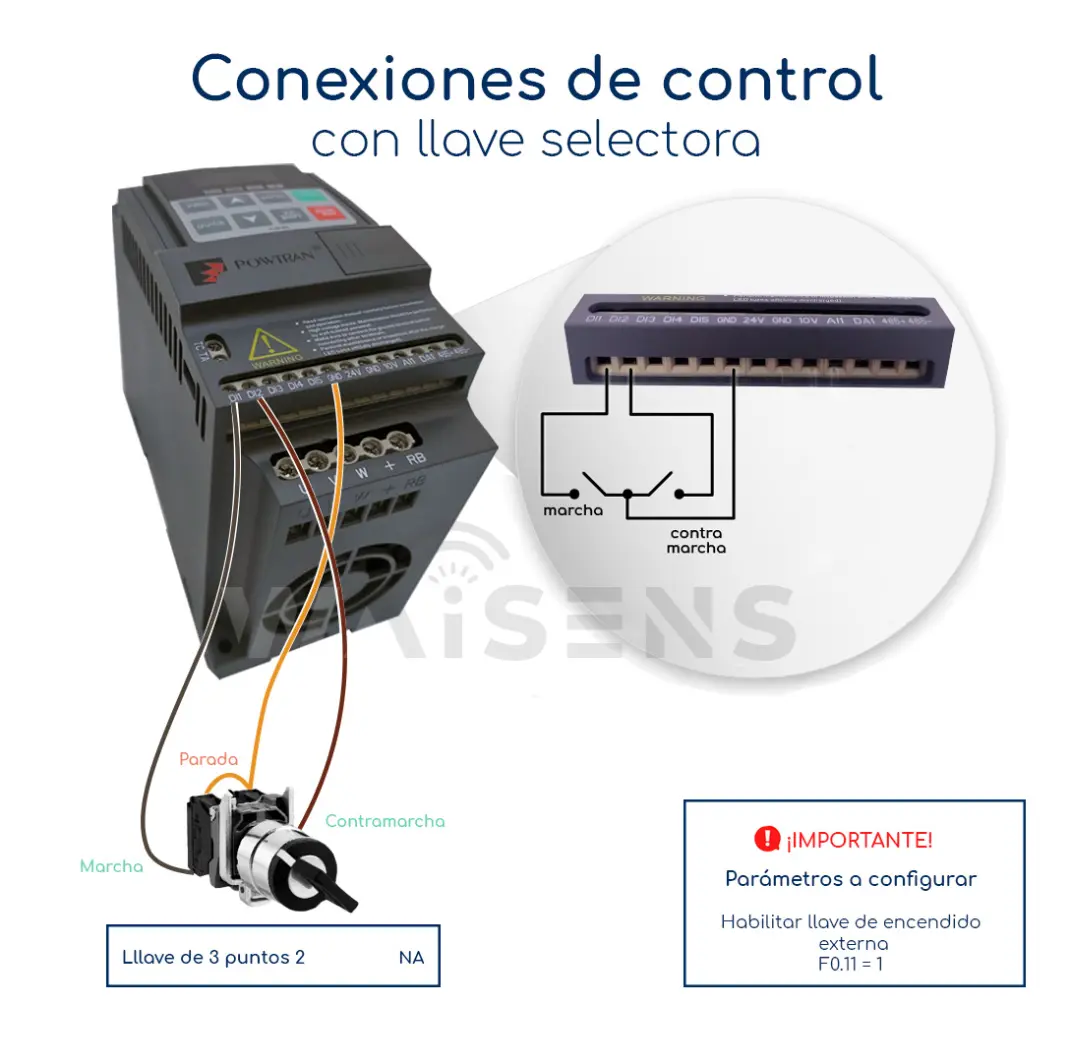

Conexiones ​



  1. Quite la alimentación del variador para poder trabajar con seguridad.
  2. Conecte el cable gris correspondiente a la marcha en el borne DI1 del variador.
  3. Conecte el cable verde correspondiente a la contra marcha en el borne DI2 del variador.
  4. Conecte el cable amarillo común de la selectora en el borne GND de la izquierda del variador.
  5. Ya puede alimentar el Variador nuevamente y comprobar el encendido y apagado del motor desde el comando externo.
