En este post te mostramos cómo configurar la salida de relé en marcha en el PI150, para activar otros equipos junto con tu motor.
Con manuales claros, videotutoriales prácticos y soporte técnico especializado, lo resolvés fácil y con total seguridad.
Videotutorial exprés

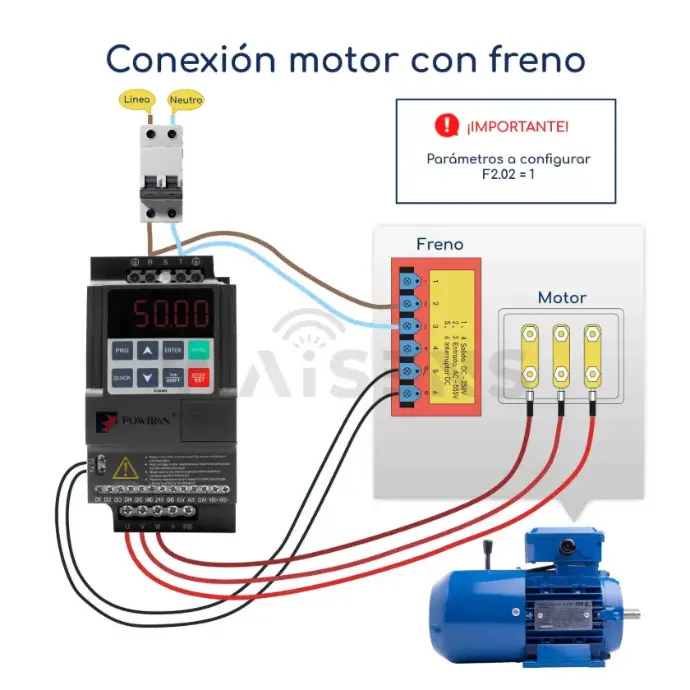

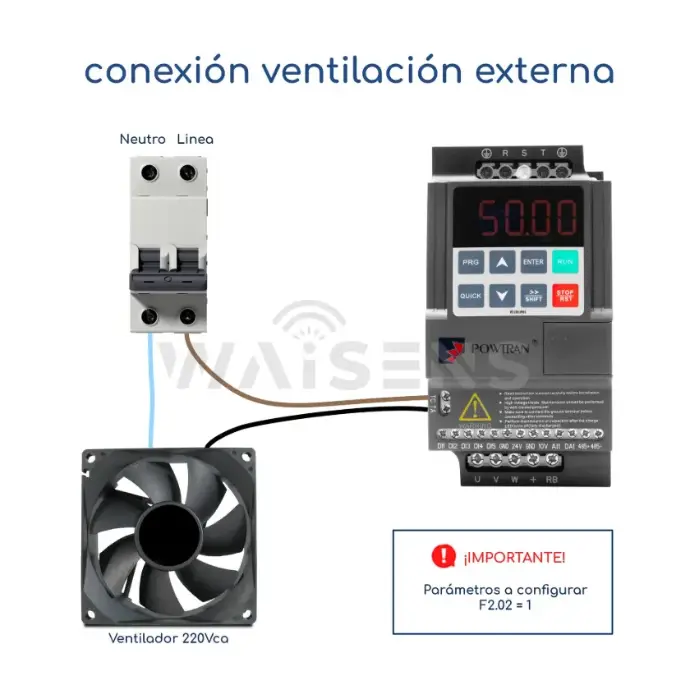

Gráficos de conexiones de control
Configuración
- Presione el botón PRG para acceder al menú de programación.
- Utilice las flechas para desplazarse hasta la familia de parámetros F2,
- Presione el botón ENTER para acceder.
- Utilice las flechas para desplazarse hasta el parámetro F2.02.
- Presione el botón ENTER para acceder.
- Utilice las flechas para cambiar el valor a 1,
- Presione el botón ENTER para guardar el cambio.
- Presione dos veces el botón PRG para volver al menú principal.
Conexiones
- Quite la alimentación del variador para poder trabajar con seguridad.
- Conecte el cable correspondiente a linea en el borne TC del variador.
- Conecte el cable correspondiente a al neutro en la carga (ventilador, freno motor, etc.)
- Conecte el otro cable de la carga en el borne TA (ventilador, freno motor, etc.)
