En este artículo encontrás todo lo que necesitás para instalar y configurar tu botonera de marcha, parada y contramarcha en el PI500.
Con manuales detallados, videotutoriales fáciles de seguir y soporte técnico especializado.

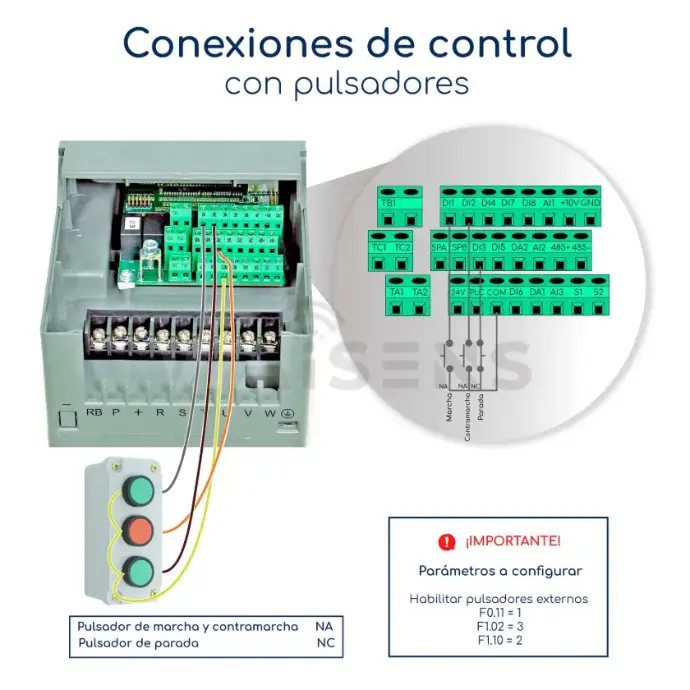

Gráfico de conexiones de control
Configuración
- Presione el botón PRG para acceder al menú de programación.
- Utilice las flechas para desplazarse hasta la familia de parámetros F0,
- Presione el botón ENTER para acceder.
- Utilice las flechas para desplazarse hasta el parámetro F0.11,
- Presione el botón ENTER para acceder.
- Utilice las flechas para cambiar el valor a 1,
- Presione el botón ENTER para guardar el cambio.
- Presione el botón PRG, para volver a la familia de parámetros.
- Utilice las flechas para desplazarse hasta la familia de parámetros F1,
- Presione el botón ENTER para acceder.
- Utilice las flechas para desplazarse hasta el parámetro F1.00,
- Presione el botón ENTER para acceder.
- Utilice las flechas para cambiar el valor a 2,
- Presione el botón ENTER para guardar el cambio.
- Utilice las flechas para desplazarse hasta el parámetro F1.02,
- Presione el botón ENTER para acceder.
- Utilice las flechas para cambiar el valor a 3,
- Presione el botón ENTER para guardar el cambio.
- Presione dos veces el botón PRG, para volver al menú principal.
Conexiones
- Quite la alimentación del variador para poder trabajar con seguridad.
- Conecte el cable gris del pulsador de marcha en el borne DI1 del variador.
- Conecte el cable cable verde del pulsador de contra marcha en el borne DI2 del variador.
- Conecte el cable cable naranja del pulsador de parada en el borne DI3 del variador.
- Conecte el cable amarillo, común de los pulsadores en el borne COM del variador.
- Ya puede alimentar el Variador nuevamente y comprobar el encendido y apagado del motor desde la botonera.
