Te facilitamos todo el material necesario para que puedas configurar la Marcha y Contramarcha desde comandos externos como llaves selectoras, finales de carreras, sensores, pulsadores, contactores o cualquier contacto seco.
Configuración
- Presione el botón PRG para acceder al menú de programación.
- Utilice las flechas para desplazarse hasta la familia de parámetros F0,
- Presione el botón ENTER para acceder.
- Utilice las flechas para desplazarse hasta el parámetro F0.11.
- Presione el botón ENTER para acceder.
- Utilice las flechas para cambiar el valor a 1,
- Presione el botón ENTER para guardar el cambio.
- Presione dos veces el botón PRG, para volver al menú principal.

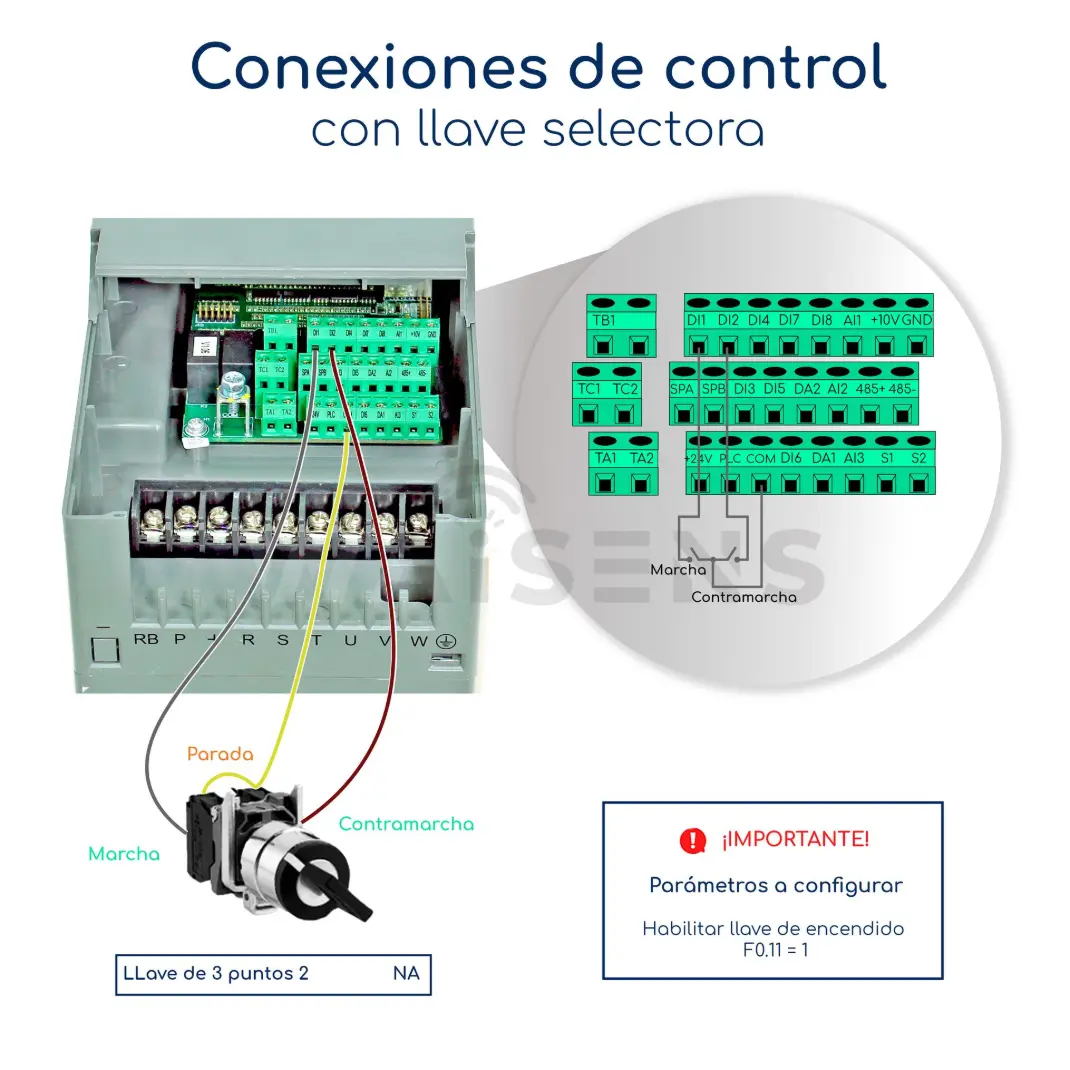

Conexiones
- Quite la alimentación del variador para poder trabajar con seguridad.
- Conecte el cable gris correspondiente a la marcha en el borne DI1 del variador.
- Conecte el cable verde correspondiente a la contra marcha en el borne DI2 del variador.
- Conecte el cable amarillo, común de los dos contactos en el borne COM.
- Ya puede alimentar el Variador nuevamente y comprobar el encendido y apagado del motor desde el comando externo.
