CAJAS DE REENVÍO SERIE RL
– Transmisión angular para distribución de potencia.
Cambio de dirección del movimiento.
Diseño compacto y rígido para integración en sistemas mecánicos.
Apta para aplicaciones industriales de uso continuo.
¡Perfección en Movimiento!

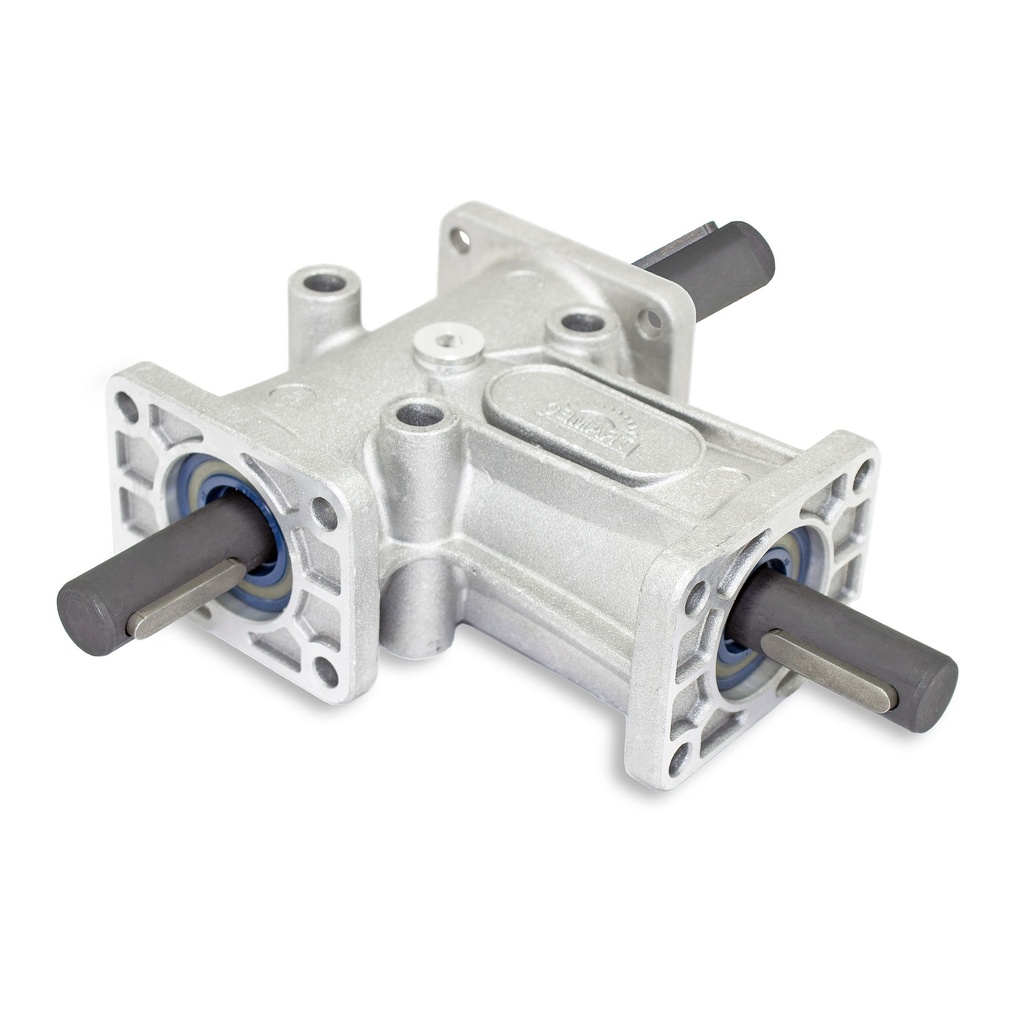

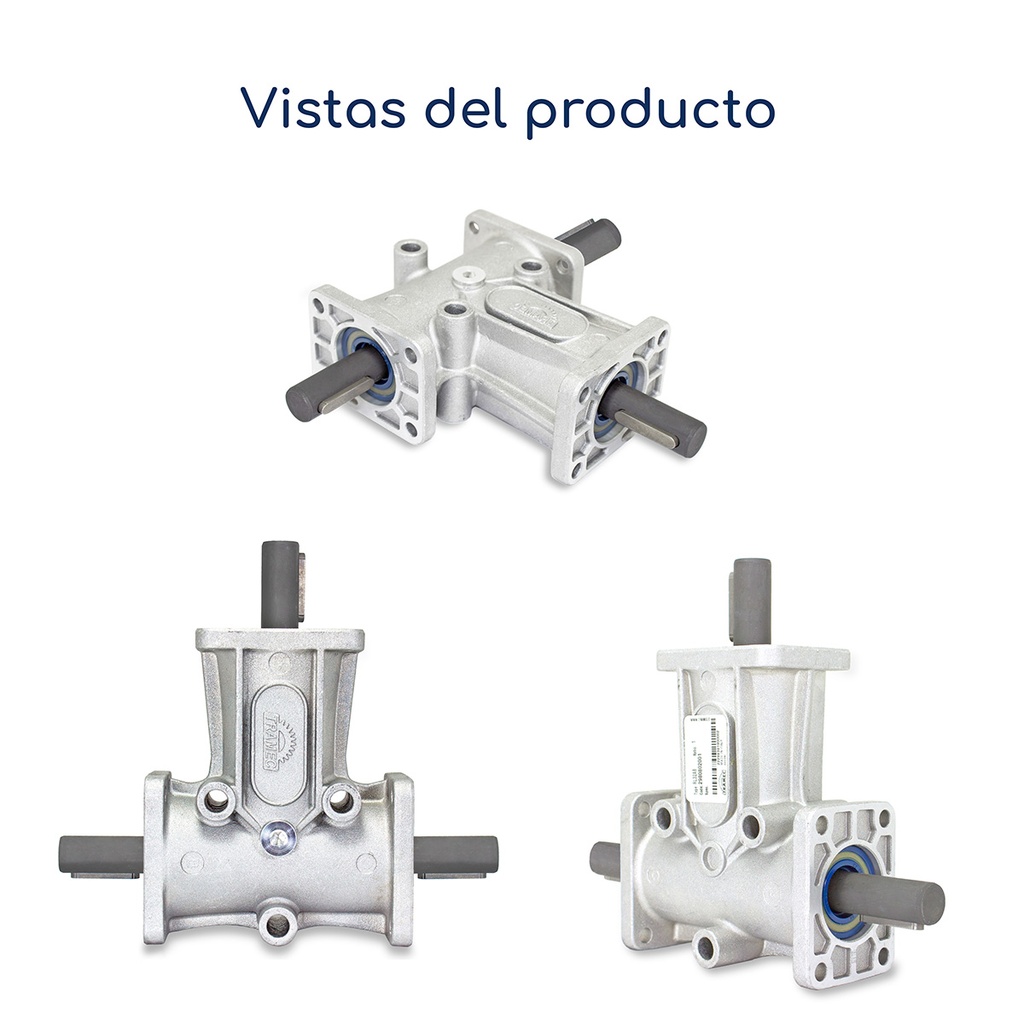

Presentamos nuestro Reenvío Angular Serie RL de origen Italiano, diseñado específicamente para aplicaciones industriales donde se requiere transmitir potencia rotatoria entre ejes dispuestos perpendicularmente. Ideal para maquinaria y equipos que demandan alta precisión y durabilidad.
ESPECIFICACIONES:
- Tamaño: 31
- Ejes: Macizos de 8 mm de diámetro
- Material: Aleación de aluminio y acero Níquel-cromo
- Origen: Italia
- Peso: 0,3 kg
CARACTERÍSTICAS:
- Carcasa Resistente: Monobloque rígido en aleación de aluminio con:
- 5 puntos de montaje
- 3 posibilidades de centrado, asegurando una instalación robusta y estable.
- Engranajes GLEASON: Fabricados en acero al níquel-cromo, sometidos a tratamiento superficial de cementación y temple para una mayor durabilidad y eficiencia. El juego angular entre engranajes está optimizado para un funcionamiento silencioso.
- Ejes de Alta Resistencia: Construidos en acero tratado contra la corrosión con una resistencia de 80 kg/mm², garantizando una larga vida útil y fiabilidad en condiciones exigentes.
- Rodamientos de Precisión: Rodamientos de bolas con dimensiones generosas y ranuras profundas para un soporte robusto y una operación suave.
- Sellos de Aceite de Calidad: Equipado con anillos de sellado que ofrecen protección contra el polvo y contaminantes. Disponibles sellos especiales para altas o bajas temperaturas bajo pedido.
- Lubricación Completa: Todos los modelos se suministran completamente lubricados. El tamaño 31 viene con grasa de larga duración, mientras que los otros tamaños están llenos de aceite.
ESPECIFICACIONES TÉCNICAS:
- Relaciones de Transmisión: Disponibles en 1:1 y 1:2, con opciones de 1 o 2 salidas.

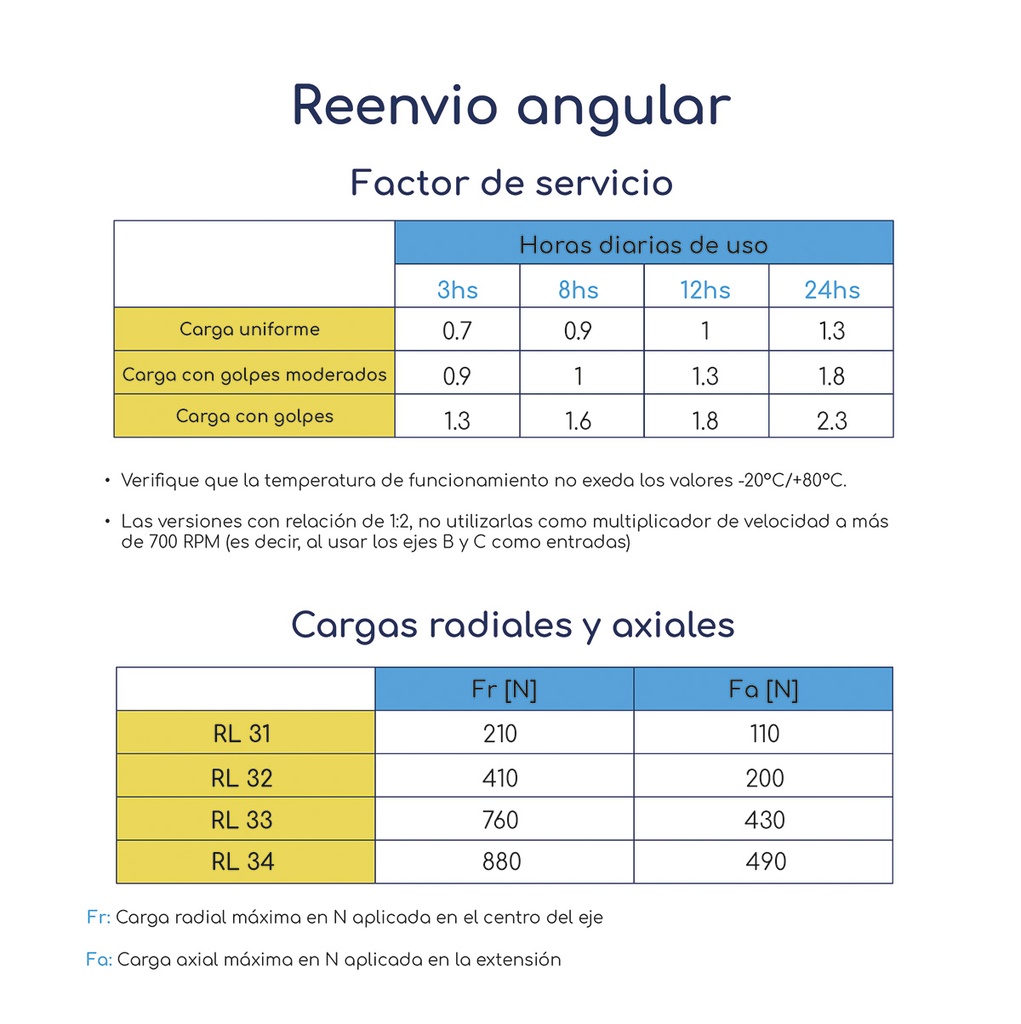

- Cargas Radiales y Axiales: Diseñado para soportar cargas significativas, garantizando un rendimiento confiable en aplicaciones demandantes.

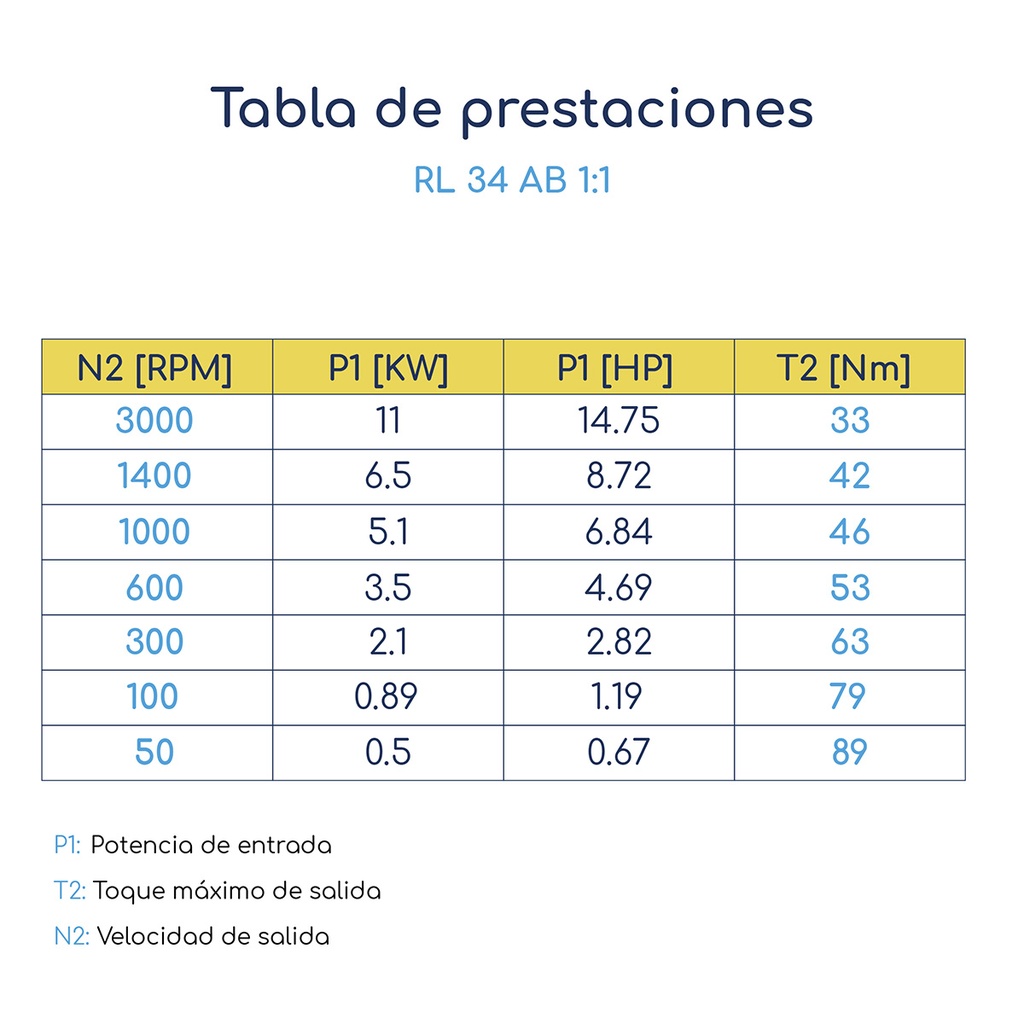

- Rangos de Potencia y Par de Salida:
- Velocidades de entrada hasta 3000 rpm.
- Par de salida máximo de hasta 89 Nm.
- Potencia de entrada variando según el modelo, desde 0.03 kW hasta 11 kW.
- Temperatura de trabajo: -20°C / + 80°C.
- Multiplicador de velocidad: La versión con relación 1:2 puede utilizarse como multiplicador de velocidad, siempre y cuando la velocidad de entrada no supere las 700 RPM.
APLICACIONES:
El Reenvío Angular Serie RL es perfecto para diversas aplicaciones industriales, incluyendo sistemas de transmisión de potencia, maquinaria agrícola, equipos de construcción, y mucho más. Su diseño robusto y eficiente asegura un rendimiento óptimo y una larga vida útil, incluso en entornos desafiantes.
Especificaciones
| Modelo | RL 31, RL 32, RL 33, RL 34 |
| Montaje | AB (salida simple), AC (salida simple), BC (salida doble) |
| Relación de reducción | 1:1, 1:2 |
