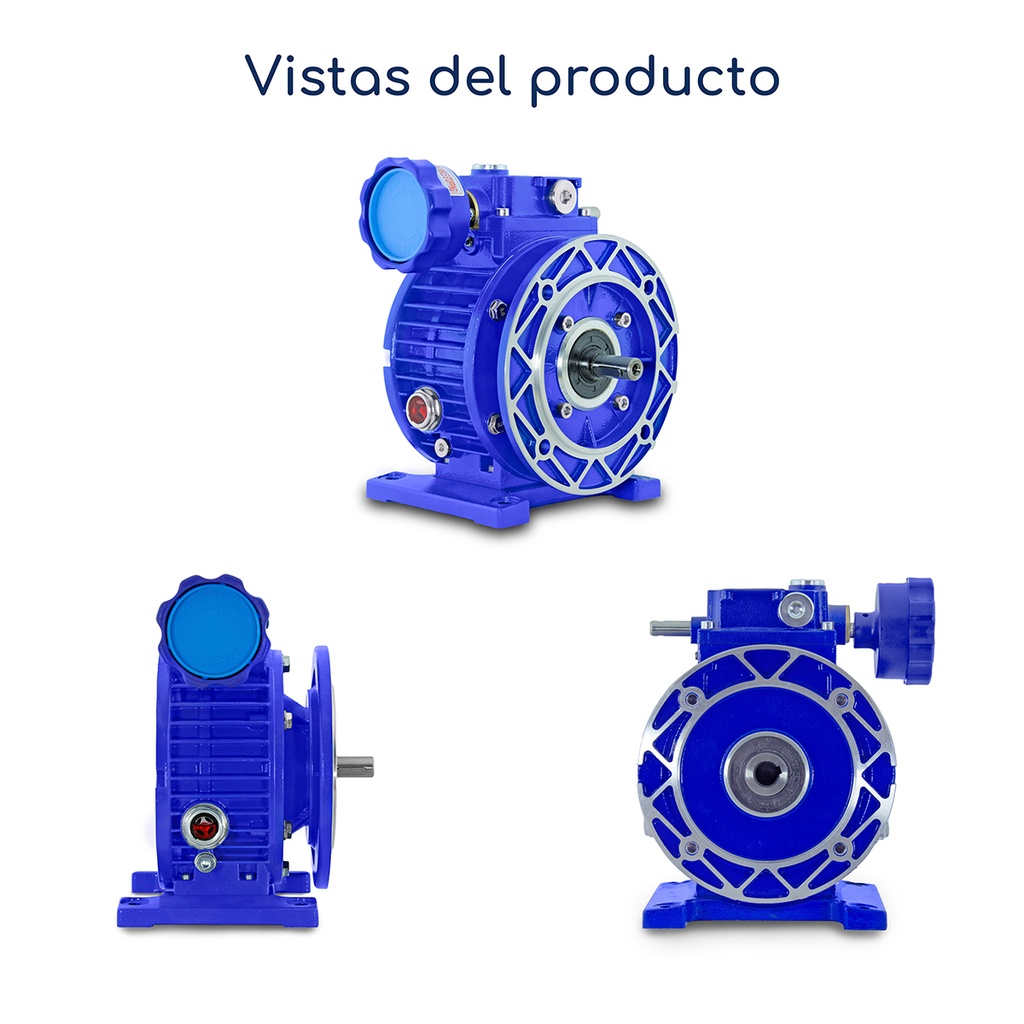

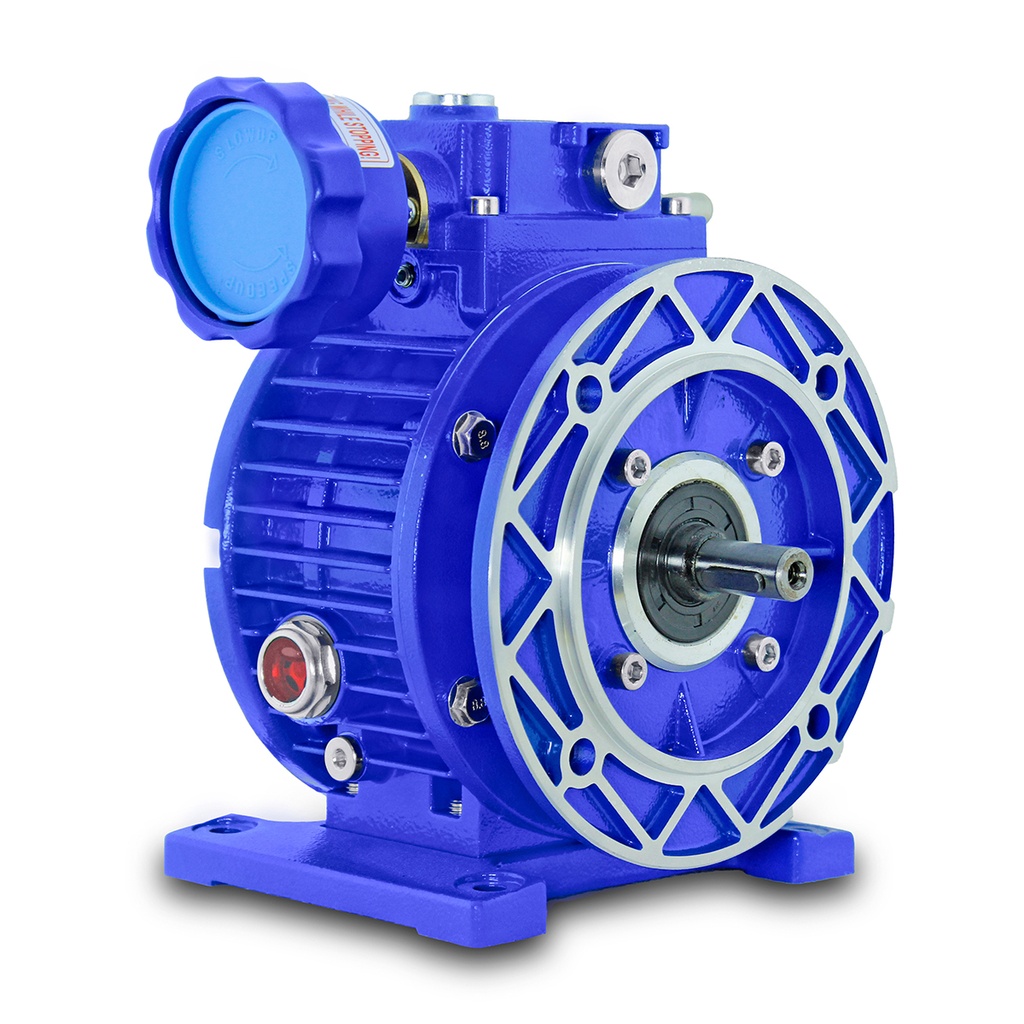

VARIADOR MECÁNICO DE VELOCIDAD

– Regulación continua y precisa.
Ajuste de velocidad manual sin electrónica.
Funcionamiento suave, silencioso y confiable.
Ideal para maquinaria industrial y procesos continuos.

Los variadores mecánicos STM son reductores hepicicloidales en baño de aceite en los cuales es posible variar con continuidad la velocidad en salida, mediante volante de maniobra.

FUNCIONAMIENTO:

• Campo de regulación continuo con relación de transmisión respecto a la velocidad de entrada entre 1:1.4 y 1:8.2.
• Funcionamiento silencioso y sin vibraciones.
• Son posibles ambos sentidos de rotación, con movimiento entrada y salida acorde.
• Constancia de velocidad al n° de vueltas máx.: ± 0.5 %
• Constancia de velocidad al n° de vueltas mín: ±1 %
• Rendimiento elevado
• Equivalente a aprox 84% a la velocidad máx.

(La variación de velocidad debe ser regulada sólo con el motor girando)

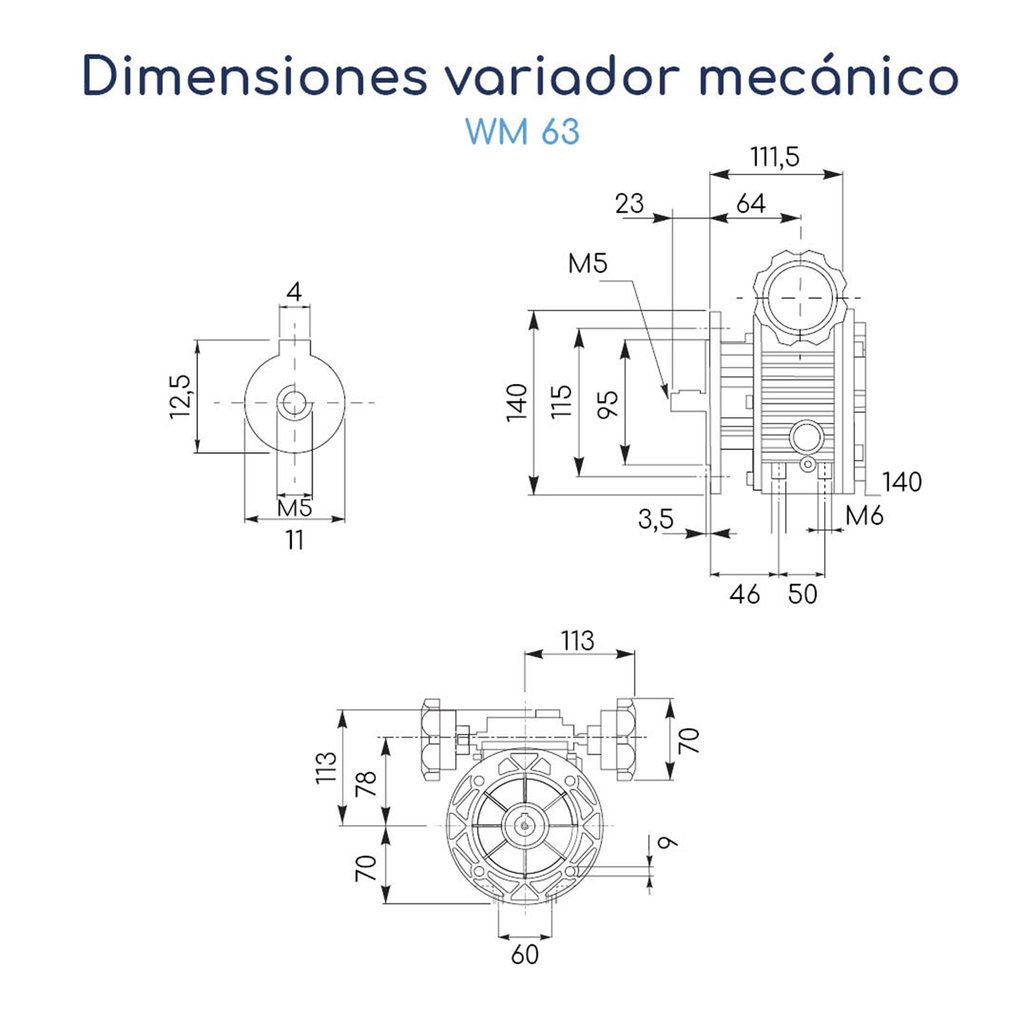

Esta publicación pertenece al modelo WM 63N para motor de 4 polos de 0.25 HP (no incluye el motor)
Con carcasa IEC 63 Con brida B5.

CARACTERISTICAS:

Velocidad de salida mínima: 170 RPM
Velocidad de salida máxima: 880 RPM
Torque a velocidad mínima: 1.5 N.m
Torque a velocidad máxima: 3.0 N.m
Peso: 1.8 kg

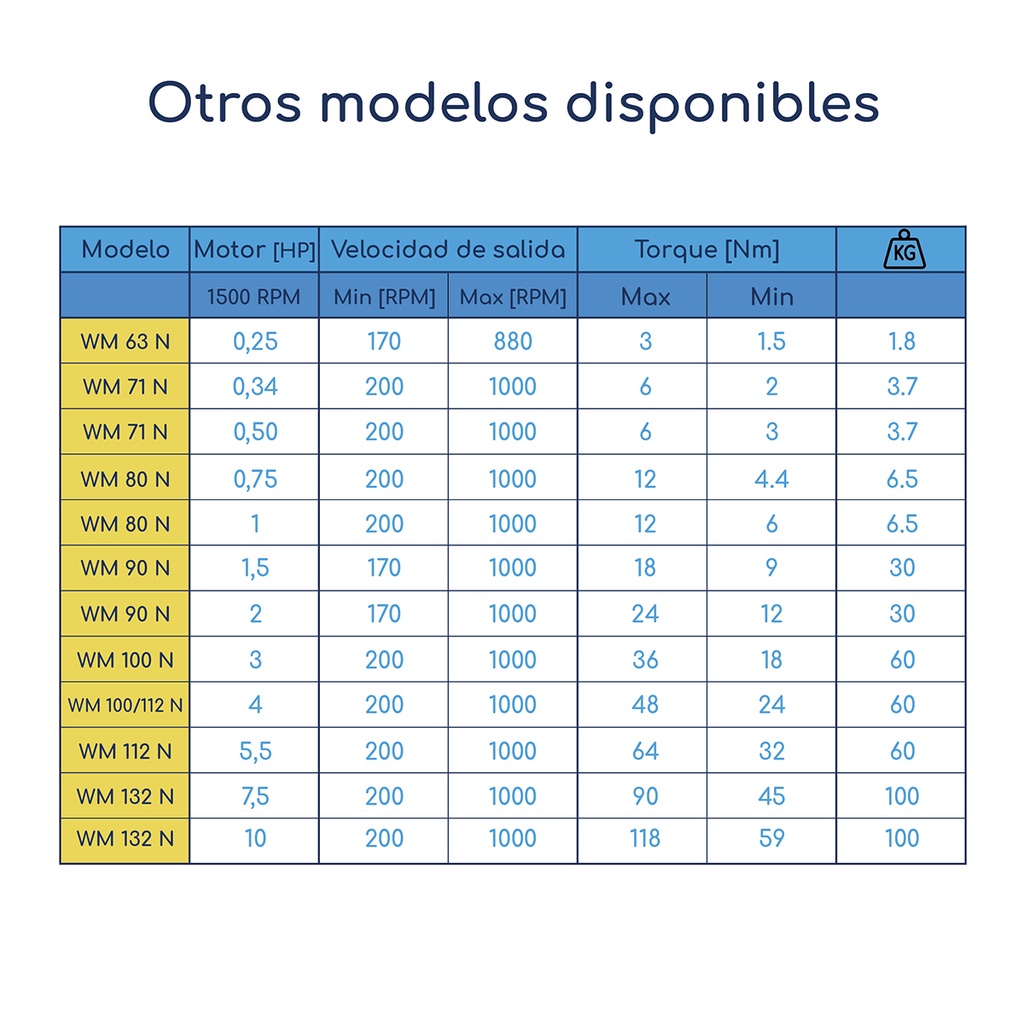

Modelos disponibles:

• Reductor de velocidad a sin fin y corona
• Tamaños (motores de 4 polos o 1400/1500 RPM):
• WM 63 N (para motor de 0,25 HP)
• WM 71 N (para motor de 0,34 HP o 0,5 HP)
• WM 80 N (para motor de 0,75 HP o 1 HP)
• WM 90 N (para motor de 1,5 HP o 2 HP)
• WM 100 N (para motor de 3 HP)
• WM 100/112 N (para motor de 4 HP)
• WM 112 N (para motor de 5,5 HP)
• WM 132 N (para motor de 7,5HP o 10 HP)
